TeledyneSPDevices近期推出ADQ7WB--一種模擬輸入帶寬為6.5GHz的寬帶數字化儀,。新產品是該公司針對RF市場解決方案的重要補充,，旨在滿足客戶的高帶寬需求。ADQ7WB的性能和特點使其成為要求苛刻的無線電應用的理想選擇,。

主要規格

• 分辨率：12位

• 采樣率：每通道5GSPS

• 輸入通道：2

• 耦合：AC

• 模擬輸入帶寬：6.5GHz

• 輸入電壓范圍：0.9Vpp

• 具有多種模式和源的高精度時鐘/觸發

• 內存大?。?GB

• 可用的外形尺寸：PCIe PXIe

應用領域

• 射頻監控和記錄

• 通道探測

• 衛星監控

• 雷達

• 5G

• 射頻生產測試

• 信號情報

• 低電平射頻（LLRF）

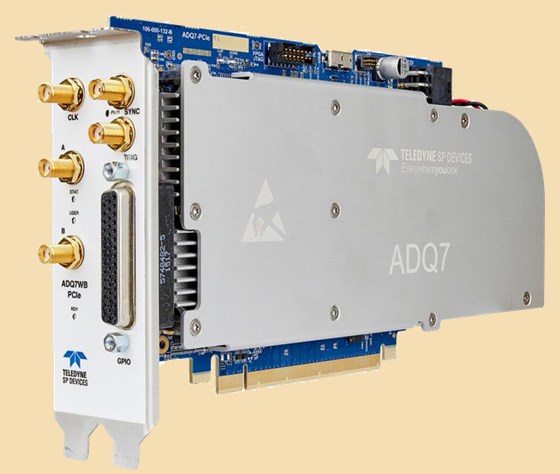

圖1 ADQ7WB產品實物圖

產品優勢

1.針對射頻應用進行了優化

ADQ7WB是一款RF數字轉換器，其模擬輸入帶寬為6.5GHz,。高模擬輸入帶寬與高采樣率相結合,，可實現IF/IQ/RF信號的寬帶捕獲，交流耦合模擬前端針對高線性度進行了優化,。ADQ7WB利用Teledyne SPDevices專有的數字性能增強技術ADX,，有助于實現行業領先的無雜散動態范圍（SFDR）。

2.靈活而高性能

靈活的體系結構允許將雙通道輸入用作兩個單獨的單獨通道或單個I/Q通道,。ADQ7WB每通道提供12位垂直分辨率和5GSPS采樣率,。

3.無需編程即可實時進行無線電信號處理

獨立固件軟件包FW4DDC簡化了操作，提供了常用的實時無線電數字信號處理（DSP）功能,，有助于將數據速率降低到可管理的水平,。該軟件包包括4個數字下變頻器（DDC）,，抽取和用于降低噪聲或通道均衡的數字濾波。自定義DSP功能也可以通過固件開發套件集成在板載Xilinx FPGA上,。

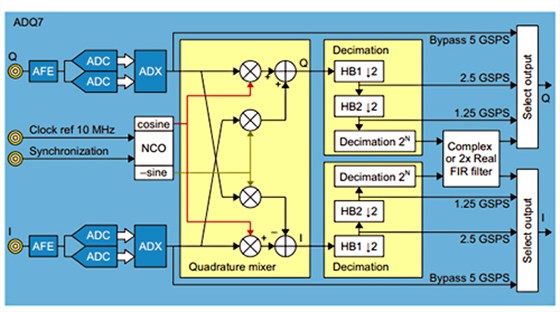

圖2 ADQ7WB如何配置為使用固件包ADQ7-FW4DDC的寬帶I/Q接收器的示例,。

4.通過開放式FPGA自定義DSP

開放的板載Xilinx Kintex Ultrascale FPGA為定制的實時數字信號處理（DSP）提供了可用資源。

5.點對點流向GPU

除了板載實時處理外,，ADQ7WB還支持極高速率的數據流模式,，速率最高為7Gbyte/s。板卡可以在主機PC中或通過點對點流式傳輸?shù)綀D形處理單元（GPU）后進行處理,。

6.包含豐富的軟件套件

我們所有的產品均隨附軟件開發工具包（SDK）,，其中包括應用程序編程接口（API）和C/C++，Python等驅動程序,。它還帶有獨立的軟件ADCaptureLab，可以輕松上手,。Windows和Linux都支持大多數軟件組件,。

7.可用的外形尺寸

ADQ7WB可提供模塊化PCIExpress（PCIe）和PXIExpress（PXIe）尺寸，并提供靈活,，簡單的集成,，可以輕松擴展以包括其他測量通道。它還支持高度精確的觸發和同步功能,，可實現多通道系統,。

Teledyne SP Devices設計和制造世界領先的模塊化數據采集和任意波形發生器。產品采用專利校準邏輯,，最新的數據轉換器和FPGA技術,，使得我們的產品高采樣率和高精度同時具備。產品適用于各種應用場景和嵌入式實時信號處理,。這有助于我們的客戶克服性能瓶頸,，縮短產品上市時間，在廣泛的應用領域都能夠提供系統級產品,。SP Devices的產品廣泛用于各種行業,，包括分析儀器，遙感,，科學儀器,，醫學成像等等。作為Teledyne Technologies儀器部分的一部分,，SP Devices加強了關鍵技術與工程設計,，使其能夠一直成為世界領先的高性能儀器與系統級解決方案供應商。
