SPECTRUM儀器推出價格優惠,，可定制的多通道測試與測量系統

Spectrum儀器M2p系列的PCIe卡產品現已問世,，為定制完美合適的測試系統提供高性價比解決方案

Spectrum儀器公司最近推出的數字I/O卡意味著了其M2p系列的PCIe卡已經完善,。結合綜合匹配的任意波形發生器(AWGs),，客戶現在可以創建更具經濟效益的多通道測試測量系統，在最高125MS/s的采樣速率范圍內進行信號采集與波形生成,。M2p卡都是半長度的PCIe卡,，因此它們幾乎可以嵌入任何臺式電腦，以創建一個完全符合所需規格的系統,。市場對于多通道測試的需求從未如此迫切,。電子元件、設備和系統的復雜性日益增加,，目前業內通常使用陣列和并行技術提升產品性能,。另外，在產品測試時需要在更高速度下,，同時進行大量測量,。M2p系列產品提供了便捷的解決方案，允許創建具有數十個到數百個模擬和數字通道的定制測試系統,。

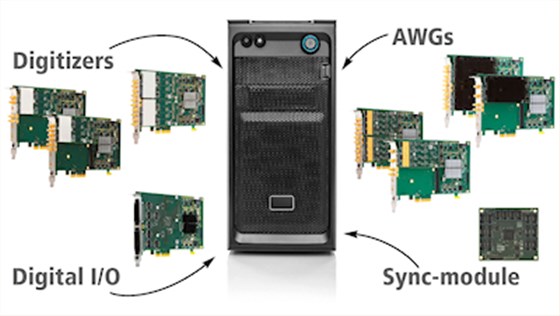

圖1 M2p系列提供了39種不同版本的數字化儀,、任意波形發生器和數字I/O，在一個PC系統中,，最多可以混合同步16張卡

數字化儀,、任意波形發生器和數字I/O卡

M2p系列含有三類不同儀器，共39種款,。其中包括24款用于模擬信號采集的數字化儀,，14款用于模擬信號生成的任意波形發生器，以及一個用于采集或生成高速數字信號的數字I/O卡,。該系列PCIe卡速度非凡,，幾乎可以安裝到任何臺式電腦或PCIe擴展機箱,，用以訪問最新和最先進的PC硬件與軟件。

為采集或生成高精度和高分辨率的模擬信號,，該系列的數字化儀和任意波形發生器均使用16位采樣精度,。單塊采集卡提供1、2,、4或8個完全同步的通道,，并有不同的采樣速率可供選擇。數字化儀提供的采樣率可達5,、20,、40、80或125MS/s,，任意波形發生器的最大輸出速率為40,、80或125MS/秒。

對于需要大量數字通道的應用程序,，例如邏輯分析或模式生成,，M2p系列也為其提供了專用的卡片。M2p.7515-x4型號有32個并行通道,，可通過編程從1kHz到125MHz的時鐘速率內采集或生成數字信號,。

通用技術可降低成本，使多張卡片協同合作

M2p系列產品使用一個共用的平臺板,，上面安裝了多種模塊以創建39種不同的型號。共享基卡技術提供相似的特性和編程,，使所有類別的儀器更好的協同工作,。共享技術還降低了生產成本，提升產品可靠性,。

該系列產品的另一個優點是時鐘和觸發電路共享,。所有卡片可通過一個名叫“Star-Hub”的時鐘觸發分配模塊連接到一起，該模塊提供完整的系統同步,。Star-Hub最多可連接16張卡片,，并使其易于創建多達128個模擬通道或512個數字通道的系統。M2p系列使客戶能夠混合匹配幾乎所有的數字化儀,、任意波形發生器和數字I/O卡,，以創建他們專屬的多通道測試系統。

例如,，6個M2p.5923-x4數字化儀卡可構建一個具有48個通道的系統,，且每條通道的采樣率高達20MS/s。這是一個非常適合在MHz頻率范圍內采集信號的采樣速率等級,。同時,，它也非常適合于超聲波成像,、機械測量、激光雷達,、流體力學,、地震研究和科學實驗等應用。

在系統中添加任意波形發生卡能夠?yàn)?/span>刺激響應或閉環測量輕松構建自動測試平臺,。M2p系列的任意波形發生卡在60MHz頻率和±12 V輸出擺幅下幾乎可以生成任何波形,。多個AWG可以通過Star-Hub連接在一起，一臺電腦上可構建一個具有多達80個完全同步通道的信號源,。這種構建復雜系統的方式對于需要刺激電子設備的應用來說是一種經濟有效的方法,，其中包括機器人、機電一體化,、組件驗證,、光收發測試，甚至是完整的設備模擬器,。

與其他儀器混搭,、集成

數字化儀和任意波形發生器通過前面板連接器共享和接收來自其他設備的信息。用于外部觸發器和時鐘輸入的連接器由四個可單獨編程的多功能連接器組成,。這些多功能連接器可用于同步數字I/O,，異步I/O線和邏輯觸發輸入。如果對I/O功能有更多的需求,，那么還有一個附帶模塊,，可以向每個模擬卡片額外添加16條數字線路。

M2p系列產品為Windows和Linux配備了完整的驅動程序,，同時能夠使用C/C++,、LabVIEW、MATLAB,、Visual Basic .NET,、Python、Julia和其它主流語言進行編程,。Spectrum儀器為該產品提供5年質保,，在整個產品生命周期提供免費的軟件和固件更新。Spectrum儀器在設計和研發數字化儀,、AWGs和數字I/O產品方面擁有30多年豐富的從業經驗,，其產品的卓越品質更是獲得國際認可。
