——通過時間反轉信號處理產生球面波虛擬源

美國楊百翰大學物理與天文系的聲學研究小組正在從事有關時間反轉（Time Reversal）信號處理方面的研究,，用以聚焦房間內的高振幅波聲。時間反轉（TR）將來自不同方向的波聚焦于特定位置而產生一個球面波虛擬源,，而后再通過這個位置發散出去。為了產生此類聲波并獲取準確的結果,，楊百翰大學選擇了Spectrum儀器生產的任意波形發生器以及數字化儀卡作為其實驗器材,。

楊百翰大學副教授Brian Anderson表示：“此前我研究和對比了不同類型的信號生成卡和采集卡，終決定使用Spectrum儀器所提供的設備,。Spectrum儀器的設備在超聲波頻率領域的表現卓越,，且兼具成本效益。其產品具有多通道,、同步生成和采集,、高采樣頻率等特定，成為了我們發展超聲無損檢測技術的,。此外,，我們還將這些數字化儀卡應用于室內聲音的非線性聲學測量，其高采樣頻率有助于捕獲我們遇到的陡峭波形,。

楊百翰大學的實驗在混響室中產生了高振幅的聲音焦點,。TR信號處理方法專注于研究通過向前和向后而遠程放置的信號源所產生的聲波。在前步過程中,，可獲得源和接收器的脈沖響應（或頻域傳遞函數）,。此后，脈沖響應會及時反轉,。如果需要,，還能夠進行其他的處理。在后步中,，反向脈沖響應從源向外發散,，在接收器位置實現聲音聚焦。

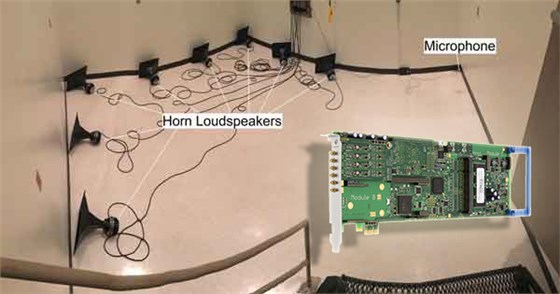

為了獲得高焦距振幅,，楊百翰大學設計了一個實驗裝置,。該裝置由8個帶有喇叭的同軸壓縮驅動器，一個動態范圍上限為175 dB的GRAS自由場傳聲器,，以及用于測量的前置放大器組成,。

實驗所使用的信號產生于MATLAB，通過2個四通道的Spectrum M2i．6022－exp 20MS／s任意波形發生器輸出,。Spectrum任意波形發生器輸出了兩個四通道的CROWN／皇冠 CT4150放大器,。

傳聲器信號采集是通過一個采樣率為50kHZ的四通道M2i．4931－exp 16位數字化儀卡完成。

根據楊百翰大學的研究發現,，為了生成大振幅的聚焦聲音,，佳的脈沖響應修正方法是通過切割標志法的技術獲得。該實驗終所獲得的佳切割闕值能夠達到9．05 kPa （高峰173．1 dB ）,。

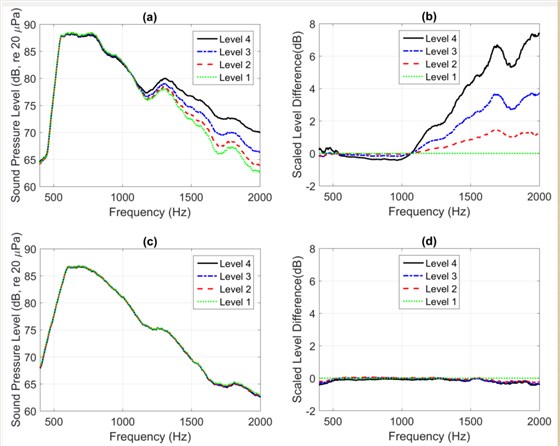

通過實驗得出的在低振幅下和經過適當縮放所獲得的高振幅結果,，充分證明了在高振幅的情況下TR聚焦是一個非線性過程,。

波聚焦的能力為眾多領域的發展提供了無限可能，如通信,、超聲,、無損檢測（NDT）、醫學和音頻,。舉例來說,，在生物醫學應用中，聚焦超聲可用于治療腎結石或腦腫瘤,。在無損檢測領域TR處理被用于定位和判斷固體物質中的缺陷,。此外，它還能被用于無損檢測評估所使用的高振幅超聲聚焦非接觸源,。

關于Spectrum儀器

Spectrum儀器公司是全球領先的PC測試測量設備的設計制造商,，于1989年成立于德國漢斯多爾夫。公司產品主要應用于電子信號的采集,、生成和分析,。Spectrum儀器專注于高速數字化儀和發生器技術。迄今為止,，Spectrum擁有500多種可用的模塊化產品,，并符合PCIe,， LXI和PXI等主流行業技術標準,。德國Spectrum儀器的銷售網絡遍布全球，其設計工程師直接服務客戶,，并提供快速,、杰出的技術支持。
