背景：

地鐵隧道、采礦,、倉庫以及油氣設施等許多工業領域,，溫度監測都有著至關重要的安全價值。傳統的溫度監測方法是將檢測設備置于特定的位置,，但當監測范圍高達數公里時,，這種方法 便不再實用,。分布式溫度監測技術（DTS）是一種基于光纖時域反射的技術。DTS技術利用光纖進行溫度測量,，測量范圍遠達60 km,，因而可以獲得大量的精確溫度數據。

在DTS系統中,，脈沖激光器連接在光纖上,。當脈沖通過光纖傳播時，光會反向散射,。在某些位置,，光的波長會受到溫度變化的影響。通過對反向散射光信號密度變化的精確測量,，可以實現對溫度的精確測量,。處理這種高速信號時，高速且高分辨率的數字化儀起到了至關重要的作用,。數字化儀的采樣率決定了空間的分辨率,，而動態性能決定了溫度的分辨率。

解決方案介紹：

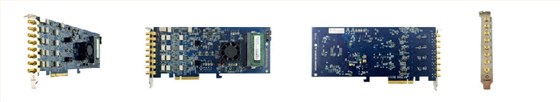

QT1144 型號, 14或16bit, 1,、2,、4多種通道數可選, 帶寬130 MHz, 采樣率支持160MS/s、200MS/s,、250 MS/s, 板載存儲容量4GB,。裝置輸入阻抗50Ω，輸入范圍±2 V,，支持4檔位程控增益控制,，專為捕獲高達100MHz的高頻信號而設計。

坤馳科技自主研發的 QT1144 是一款同時具備直流耦合程控放大器和支持單,、雙極性寬帶信號輸入的高速數據采集卡,；板載 FPGA 具備實時信號處理能力，這些特性使 QT1144 成為光纖傳感領域進行信號采集和分析的理想工具,。QT1144 提供快速的 PCI Express 2.0x8 數據傳輸接口,，以及靈活配置的硬件組合，獲得性能,、功耗和成本之間的佳平衡,，尤其適合于OEM 應用。

QT累加固件：可以實現上萬次的累加,，提高采集卡的信躁比,。

關鍵特性及優點：

250MS/s高速采樣率，16bit精度

可達4 通道同步采集

具有板載 FPGA 實時信號處理能力

支持直流偏置控制,，提高單,、雙極性高頻脈沖信號采集精度

提供開放的 QTex 邏輯開發平臺,，用戶可快速集成應用模塊

大容量板載存儲器

客戶價值:

低功耗

縮短開發周期

通過快速 PCIe 總線實時傳輸采集數據

應用示例：

油氣設施監測 管道泄漏檢測

橋梁安全監測 交通火災監測

相關資料：

QT1144型號, 14bit, PCIe數字轉換器手冊:

http://www.queentest.com/product/show-293.html

更多PCIe數據轉換器產品選型列表:

http://www.queentest.com/product/29.html
