中國北京,，2024年10月23日訊—— Spectrum儀器今日宣布推出全新PCIe旗艦系列任意波形發生器卡（AWG）,。科學家和工程師能夠通過該系列產品在電腦上直接生成具有高純度和低失真的高頻任意波形,。此外,，該系列產品和具有成本效益的商業現成（Commercial-of-the-shelf）電腦部件搭配使用,，幾乎可以生成輸出率為10GS/s,帶寬為2.5GHz和16位垂直分辨率的任何波形。新系列產品成為了臺式任意波形發生器的強大替代方案,，因為后者經常會在加載新波形數據時遇到瓶頸,。新產品提供的板載內存高達8GSample (16GB),可通過CPU甚至GPU以10GB/s的速度直接傳輸數據。M5i.63xx系列任意波形發生器由四個不同型號組成,，成為所有應用的最佳解決方案,。

https://v.youku.com/v_show/id_XNjQzODYxMTE4MA==.html

如果將這些任意波形發生器與合適的計算機搭配，就會成為市場上最強大的信號生成器之一,。四種不同型號的任意波形發生器提供的帶寬為1.5 GHz和2.5GHz,，輸出率為10GS/s、5GS/s或3.2GS/s,。這些設備能夠?qū)?6位垂直分辨率與可編程的滿量程輸出值相結合,。單個輸出所提供的電壓高達±500mV，輸入阻抗為50 Ohm,；電壓為±1.0 V,，高負載阻抗或在差模下范圍提高一倍。

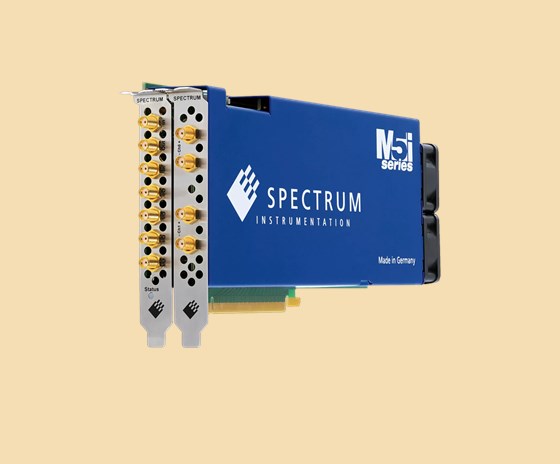

這四個全新任意波形發生器旗艦產品采用PCIe形式,，最高速度為10 GS/s,，帶寬為2.5 GHz，分辨率為16位,。

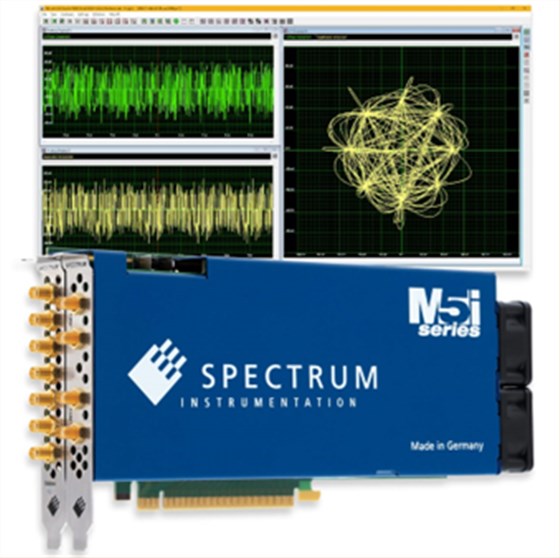

在圖中,，一個兩通道M5i.6357產品能夠為一個正交調制產生兩個信號（I和Q分量）

每張卡都配備了2GSample板載內存（還有8 GSample可選），并使用16條PCIe Gen 3總線進行高速數據傳輸,。這種超高速總線能以10 GB/s的速度將數據傳送至卡片上,。對于要求極高的應用程序，數據甚至能夠以FIFO模式連續不斷地直接傳輸?shù)饺我獠ㄐ伟l(fā)生器上進行回放——這一過程能夠生成無限波形,。通過添加Spectrum的SCAPP驅動包,，用戶可直接在GPU上進行FIFO數據流的傳輸和接收，從而進一步提升波形處理速度,。

波形能夠以單次激發,、重復模式和多重回放模式進行輸出。為了提升內存效率，多重回放模式不僅能夠輸出分段數據,，還能夠與FIFO流式傳輸結合使用,。用戶可以通過簡單的軟件命令或觸發事件啟動波形回放。觸發信號能夠通過兩個外部觸發線進行輸入,。

每張任意波形發生器卡片都有一個或兩個模擬輸出通道,。為了創建更大的多通道系統，您可以將新產品與Spectrum儀器所提供的 Star-Hub時鐘和觸發同步模塊一起使用,。Star-Hub能使八張任意波形發生器卡共享一個公共時鐘和觸發,。在16個通道和8個通道上的完全同步輸出速率分別為5 GS/s或10 GS/s。

M5i.63xx任意波形發生器系列產品的四種新型號和M5i.33xx數字化儀系列的七種變體是為協同合作而設計的,，使其完美適用于刺激響應,、接收發射或閉環類測試系統。舉例而言,，如果使用兩個Star-Hub,，就可以構建包含8個任意波形發生器和8個數字化儀的超高速MIMO系統。正因如此,，用戶便可以輕松創建擁有16個發射通道和16個接收通道的系統,，而每個通道的速率將高達5GS/s。

為了輕松實現系統集成,，產品的前面板上配備了四個多功能SMA連接器,。這些連接器能夠執行各種輸入或輸出任務，如異步數字I/O,、時間戳參考時鐘輸入,、同步數字輸出、觸發輸出,、Run及Arm狀態標志或系統時鐘,。通過將多功能I/O線換為數字輸出，能夠為任意波形發生器增添另外四個同步輸出通道,。因此,，一張單獨的任意波形發生器卡能夠在全速狀態下同時生成多達2個模擬和4個數字輸出。作為可選功能,，可以使用一個數字脈沖發生器固件將四個數字輸出轉換為數字發生器輸出,。這些新產品的功能在與其它設備進行實驗控制或OEM項目對接時都非常有用。

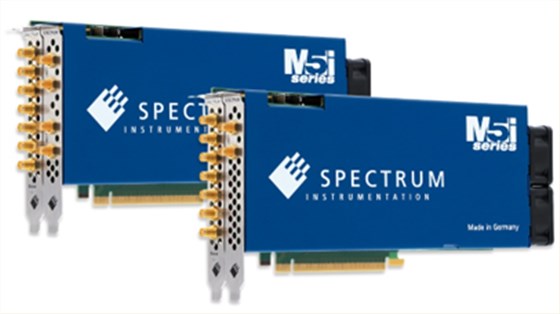

新型旗艦任意波形發生器（AWG）的輸出通道為1-2個,，可以單端或差分使用（見右側面板）,。

客戶可以對新產品進行自由編程,，卡片能夠在Windows或LINUX系統上運行并使用了主流軟件語言,。所有產品均配有C++、C#、Python,、VB.NET,、Julia、Java和IVI的SDK,。除此之外,，新產品還提供了LabVIEW和MATLAB等第三方軟件產品的驅動程序。

Spectrum儀器M5i.63xx系列任意波形發生器現已上市,。所有產品均已通過工廠測試并享受五年質保,，其中包括軟件和固件的終身免費更新。

Spectrum儀器公司成立于1989年,，采用獨特的模塊化理念設計和生產了200多種數字化儀和發生器產品,，其中包括PC卡（PCIe和PXIe）以及獨立的以太網設備（LXI）。三十多年來,，Spectrum儀器的客戶遍布全球,，產品也被眾多行業的領軍企業和知名大學使用。Spectrum儀器總部位于德國漢堡附近,，旗下產品均享受5年質保以及來自工程師團隊的卓越服務,。

16 位高速 AWG，最高 10.0 GS/s

•快速 16 位任意波形發生器

•1 或 2 通道版本

•在所有通道上同時生成信號

•每個通道具有獨立的 DAC 和放大器

•輸出電平可編程高達 ±500 mV 單端至 50 歐姆

•輸出電平可編程高達 ±1.0 V 差分至 50 歐姆

•模式：單發,、循環,、FIFO、多次重播......

•多達 8 G ample 板載內存

•使用 SCAPP 選項從 CUDA GPU 直接傳輸數據
