數字上變頻器（DUC）和數字下變頻器（DDC）廣泛應用于通信系統,，用于高速寬帶信號的接發與發送,。當信號從基帶轉換至中頻（IF）時，需要使用數字上變頻器,。而數字下變頻器是用于將信號從中頻（IF）帶轉換為基帶,。本公司提供的數字上下變頻采集回放系統,，可以滿足客戶的需求。
1.系統硬件
硬件系統由SC5312A一套,、SDR14一套,、SC5412A一套、PXIe計算機等來構成,。
其中各規格如下：
PXIe計機算規格參數：
l8 slot
l350W 工業級直流供電
l輸入直流電壓范圍100V～240V
lIntel Core i5-520E 2.4GHz處理器
l1個320G硬盤,、4個usb2.0接口、1個expresscard 34cm接口
l2個千兆以太網口
SC5312A直接IQ數字下變頻規格參數：
l下變頻范圍400MHz～6GHz
l底噪低于-165dBm/Hz
l輸入三階交調截取點高于20dBm
l直流信號可以下變頻到160MHz
l可調增益高于60dB
l1 slot,、3U,、PXIe接口
SDR14數字化儀規格參數：
l2通道AD輸入、2通道DA輸出
lADC,、DAC精度14bit
lAD采樣率800MSPS,、DA回放速率1600MSPS
l輸入電壓滿量程2.2Vpp
lSMA-F連接頭
l50歐姆AC阻抗輸入
l輸入模擬信號帶寬550MHz
l2 slot、3U,、PXIe接口
SC5412A直接IQ數字上變頻規格參數：
l上變頻范圍400MHz～6GHz
l輸出信噪比高于140dB
l互調失真低于-70dBc
l1 slot,、3U、PXIe接口
2.系統功能
環回

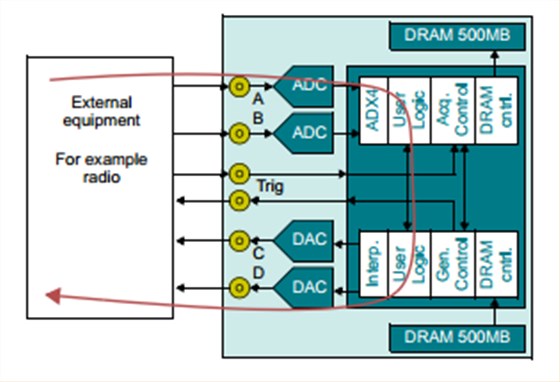

SDR14數字儀器根據SC5312A直接IQ下變頻產生的中頻信號,，經過ADC采集,，再通過DAC回放出去。
回放
SDR14數字化儀DA內部產生IQ信號經過外部SC5412A上變頻模塊,，回放給AD模塊采集,，軟件顯示
3.在線邏輯開發包
SDR14提供用戶開放功能FPGA開發,，可以根據AD輸入信號的不同，進行通信信號的調制解決計算
DUC發送
DDC接收
4.系統軟件
系統軟件包括SC5312A直接IQ數字下變頻軟件SC5312A soft front panel,、SDR14數字化儀軟件ADCapturelab以及matlab,、c/c++軟件二次開發例子、SC5412A直接IQ數字上變頻軟件SC5412A soft front panel,。
SC5312A soft front panel功能：
l可以調節ch1,、ch2通道輸出信號的幅度、頻率
SDR14 ADCapturelab功能：
l可以設置采樣率,、采樣點數

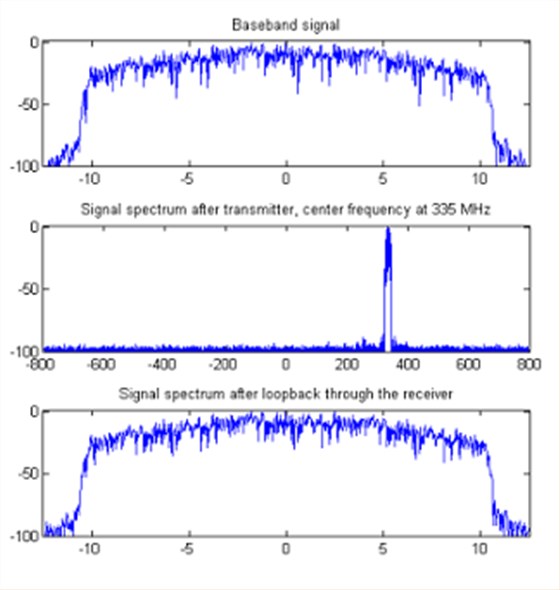

l可以顯示時域波形,、頻域頻譜
l可設置FFT點數128～65536
l可以設置觸發模式、以及觸發采集的模式
SDR14 MATLAB API功能：
l可以對采集的數據進行MATLAB算法分析

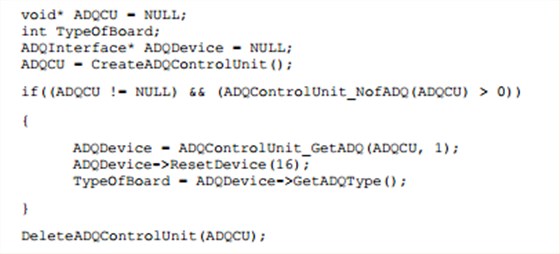

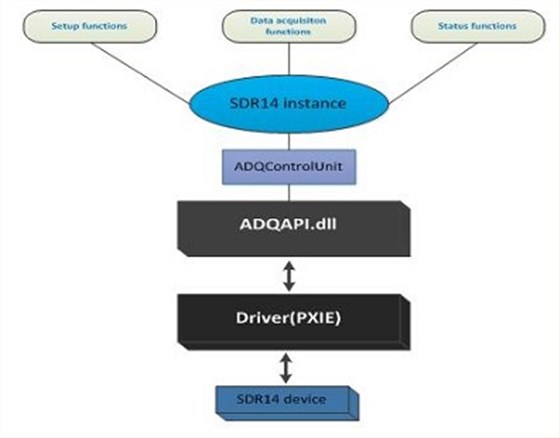

SDR14 c/c++編程
SC5412A soft front panel功能：
可以調節ch1通道輸出信號的幅度,、頻率
