針對TPS7A4700與TPS7A7100
首先我的目的是給AD9912芯片供電,，需要3.3V和1.8V的電壓源?，F(xiàn)能提供+5V的電壓,。將問題轉化成：通過某種芯片將5V電壓轉換成3.3V和1.8V的電壓。
經過資料的搜索后選出兩種芯片可以滿足要求：一種是TPS7A4700一種是TPS7A7100,。終是選擇哪一種呢？這就需要仔細的研究其datasheet,，看哪一種芯片功能特性更合適,。下面我將我的選型方法簡要給大家分享一下。

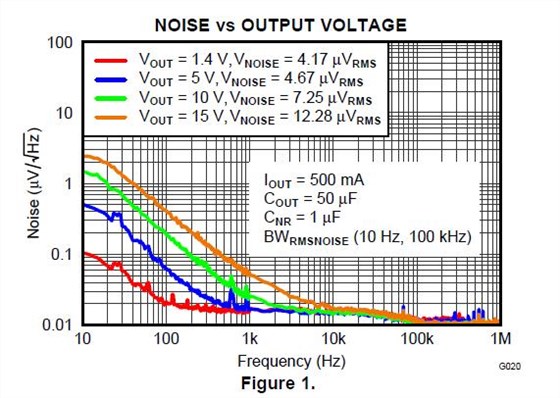

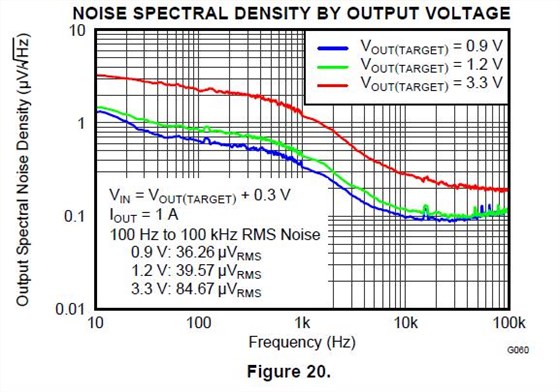

上圖幅圖片是TPS7A4700芯片的噪聲與頻率關系圖第二幅圖是TPS7A7100的噪聲頻率關系圖,。
綜上比較可得,，TPS7A7100和TPS7A4700都能同時滿足初5V轉3.3V和1.8V的應用要求，經過價格對比相差不大,。TPS7A7100是低壓差的線性穩壓電源模塊,，而TPS7A4700是低噪聲的射頻線性穩壓電源模塊。因?yàn)槲覀兪墙oad9912供電,，所以對噪聲方面要求比較高,。所以終確定選用TPS7A4700。
