采集系統規格：

系統采用基于FPGA的采集加數據分析系統,，包括如下幾個部分：
1．10bit2.2GSPSADC,，單通道,。采樣率可以通過軟件設置,。
2．低噪聲模擬前端,，支持+/-5V~+/-200mV信號輸入,，50Ω阻抗BNC接口,。
3．板載256MBDDR2內存,。
4．優化的USB2.0傳輸接口,，支持33MB/s的連續傳輸速率,。
5．支持外部觸發輸入。
6．16個可編程GPIO,，可用于系統控制,。
7．高穩定度，超低低抖動時鐘發生器,。
8．低噪聲電源設計,。
9．板載高精度自適應校準電路及算法。
10．LED顯示,，指示毛刺數量和狀態,。
11．毛刺電平輸出，兼容TTL電平,。
12．FPGA實現實時毛刺檢測算法功能,。
13．采集數據時間戳功能,。
14．用戶可通過小鍵盤或串口進行參數配置和模式選擇。
15．寬溫設計-20℃~+90℃
16．供電需求,，單電源12DC輸入,，1A電流。
17．外形尺寸：180mmX90mm

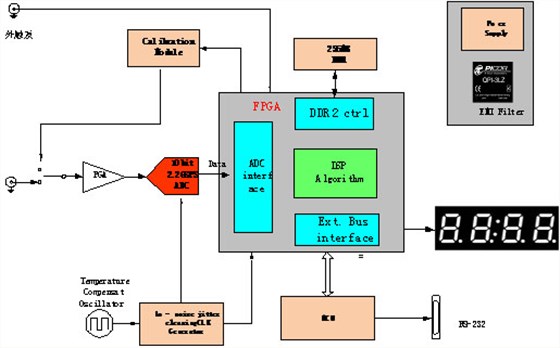

系統整體框圖如下：

方案描述：

該采集系統主要用于長時間采集1通道脈沖信號：
1．采集脈沖信號,，實時檢測其脈沖上的毛刺,，并判斷有無毛刺。
2．對毛刺信號進行計數（通過數碼管顯示）,，實時上報毛刺情況（通過IO輸出）,。
3．保證ADC的SNR以及長時間寬溫的工作穩定性。

毛刺信號的檢測算法：

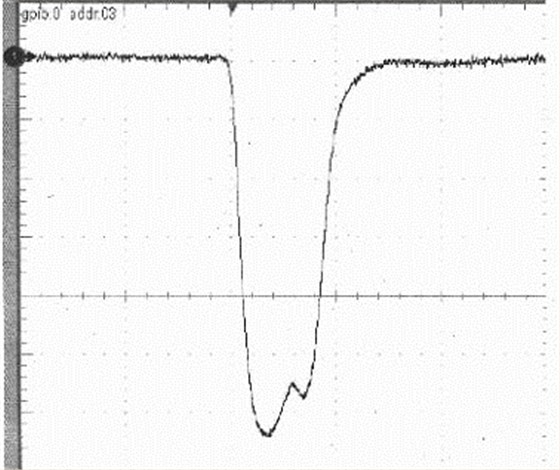

輸出的信號如下：

為了準確檢測包絡信號的毛刺,，我們首先檢測信號峰值,，并判斷信號峰值的類型，是真正的峰值,，還是毛刺的峰值,。通過設置一定門限來區分毛刺和真正的峰值。

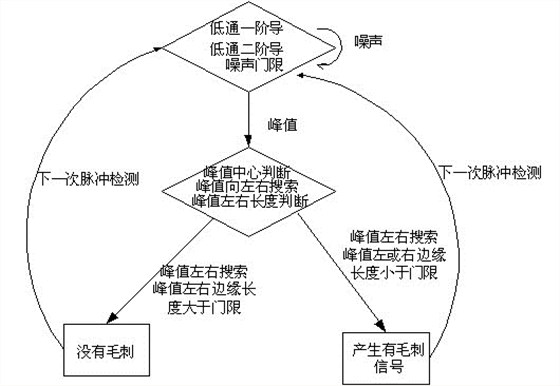

為防止信號噪聲的干擾,，我們引入低通一階導和低通二階導的概念,。檢測流程如下：

其核心算法判斷峰值中心，并同時向左向右（時間前后）進行邊緣長度搜索,，一單在門限以內還存在另一個峰值,，就可以判斷毛刺的存在。哪怕倆個峰值相互重合,，通過檢測峰值邊緣長度也能判別疊加在峰值上的毛刺,。

同時為了準確的采集，采集系統的信噪比SNR必須得到保證,。影響采集精度的主要要素有以下幾點：

量化誤差,、Clockjitter和ADCjitter、數字以及電源干擾

量化精度的提高：

對于量化誤差對采集系統的影響,，我們在該系統中選用10bit的ADC,，理論



Clockjitter的消除：

該方案中采用溫度補償晶體TCXO以及業內頂級的JittercleaningCLKGenerator芯片來保證clock的穩定性，Clockjitter的消除以及極低的Phasenoise,。

在寬溫工作環境下,，普通的晶體隨著工作溫度的變化，晶體的穩定度和頻率都會發生改變,，為解決該問題,，我們在設計中選用epson公司的TCXO，該晶體具有業內領先的溫度穩定性,，在寬溫工作環境下不會超過+/-2ppm,，其溫度測試性能如下：

對于時鐘芯片的選擇,，也是基于同樣的考慮，集成高精度高穩定的VCO,，具有Jittercleaning功能和clkphaseadj功能,。通常，jitter由ADC本身的jitter和CLKjitter組成,，各自的RMS再組成總jitter的RMS：

總jitter的RMS會在采集系統中產生白噪聲,，其關系如下：

采集系統的總和

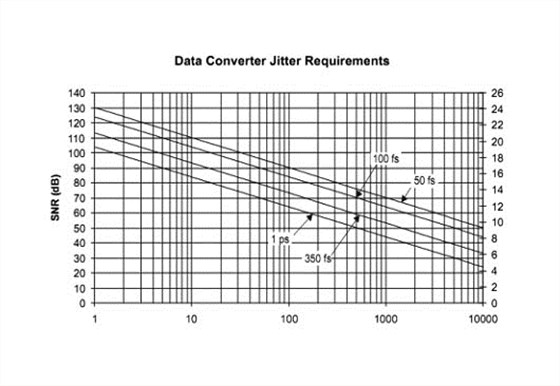

采用本時鐘解決方案，其總的clockjitter在系統中完全能做到<1ps,。在忽略信號noise,，DNL等情況下，fin和clockjitter有如下關系：

系統電源干擾的解決方案：

1．電源抑制(PSR)是采集系統的比較重要的指標,，高的PSR能擬制電源上的CML共模噪聲,，該方案中選用的ADC具有80dB以上的電源擬制比。

2.有效的數字-模擬電源隔離和濾波電路,。本方案中采用PICOR的專業有源EMI濾波器,，能在電源上產生65dB的共模制比和80dB的差模擬制比，遠遠高于通用的磁珠等EMI濾波效果,。

3．合理的PCB布線和接地

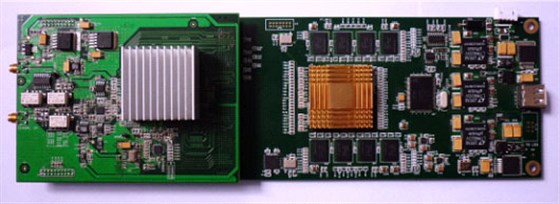

板卡實物圖:
