簡介

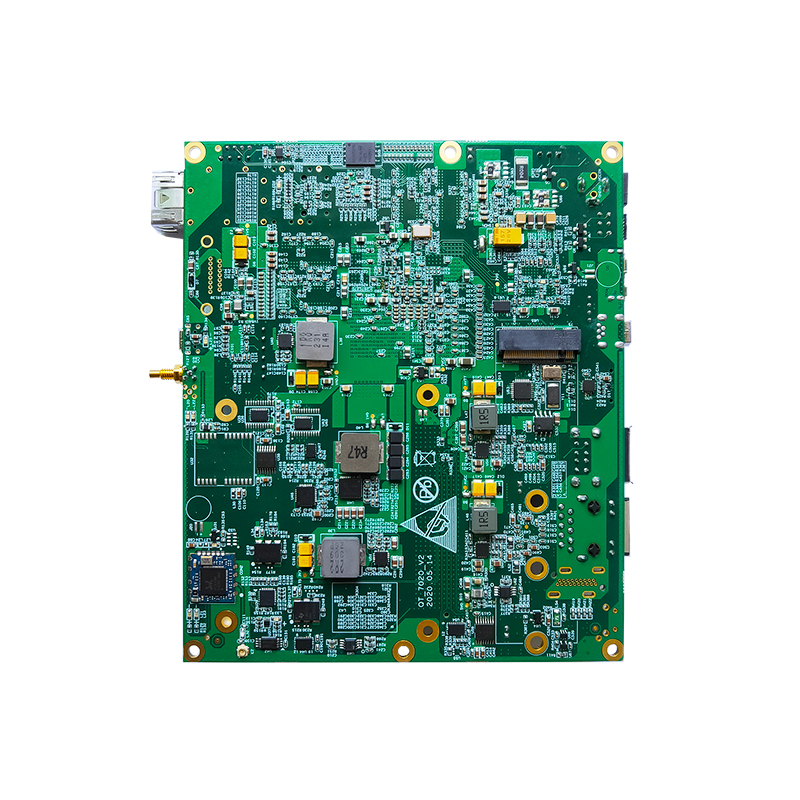

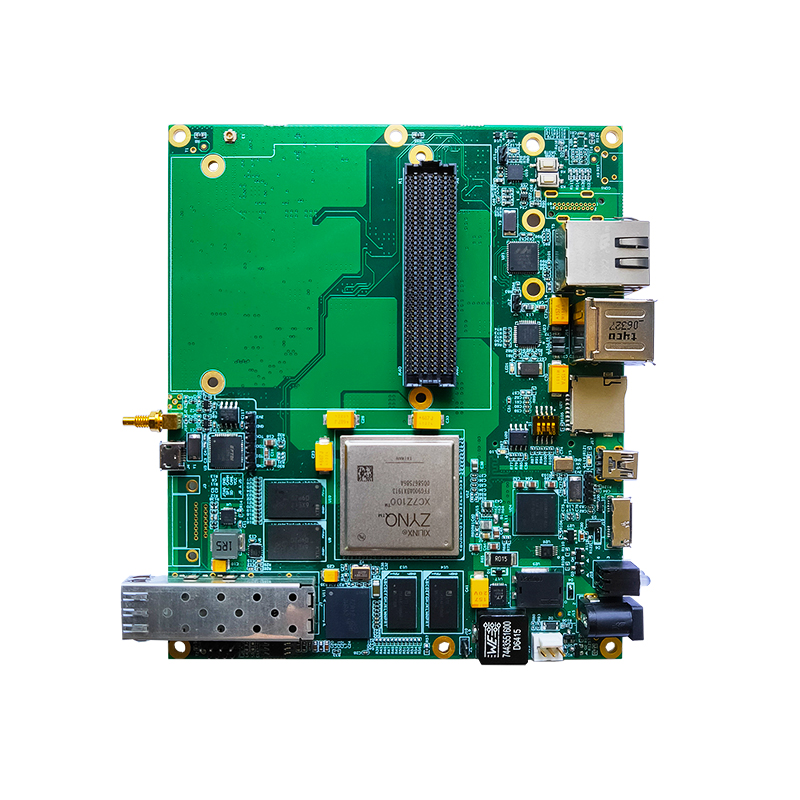

QT7020板卡是一款高性能計算模塊,。主控芯片采用Xilinx公司Zynq-7系列SoC家族中的XC7Z100-2FFG900（兼容XC7Z045-2FFG900和XC7Z035-2FFG900）。其內含ARM公司的Cortex-A9MPCore處理器系統與Xilinx的Kintex-7系列FPGA,。板載4片16bit-1866的512MBDDR3SDRAM和一片eMMC,，支持一路MicroUSB轉JTAG口，一個6PinJTAG口,，一路MiniUSB轉UART口,，一路4Pin的CAN接口，一個支持13路GPIO的J30J連接器,，1個RJ45網口,、1個雙USB2.0、1個USB3.0、MicroSD,、HDMI等外設接口,，2個SSMC形式的GPIO接口（其中一個可以支持GPS信號接入以提取PPS信號），另外還支持一路M.2SSD接口,，SFP+光纖接口以及FMC擴展接口,。
QT7020板卡提供一路HPC連接器作為標準FMC接口，該連接器符合ANSI/VITA57.1標準,，可以根據應用需求靈活地選擇FMC子卡,，比如ADC子卡、DAC子卡以及光纖子卡等,。同時可支持Windows,，Linux上位機驅動。
主要規格
— 多顆兼容SOC芯片可根據需要靈活選擇,；
— 使用Zynq-7000SoC對嵌入式應用進行快速原型設計和優化,；
— 預留2路SSMC形式和13路J30J形式的通用GPIO接口；
— 1GB PS DDR3（最大支持到2GB）,；
— 1GB PL DDR3（最大支持到4GB）,；
— 支持包含DualARMCortex-A9核處理器的嵌入式處理；
— 擴展I/O,，包含F(xiàn)PGAMezzanineCard(FMC)接口,；
— 板載一個256Mb（最大支持到1Gb）的QSPIFlash和一個8GB的eMMC（最大支持到64GB）；
— 板載microSD連接器,，支持從microSD卡加載系統,；
— 支持利用跳線帽選擇SPI/SD/JTAG模式配置加載程序；
— 支持一路MiniUSB轉UART口連接計算機串口通信,；
— 支持HDMI外接顯示器,；
— 支持一路MicroUSB轉JTAG口，一個6PinJTAG口,；
— 支持一路4Pin的CAN接口（可選3.3V/5V）,；
— 支持1個RJ45千兆網口；
— 1個USB3.0接口,；
— 1個雙USB2.0接口,，可支持鍵盤、鼠標等USB外接設備,；
— 硬件預留WIFI/BlueTooth雙模無線收發,；
— 支持1路USB信號轉WIFI無線發射；
— 1個SFP+接口,；
— 1個M.2接口,；
— 支持溫度監控和電流監控,；
— 12V直流輸入，Imax：3A,；
— 工作溫度：商業級0~55℃；工業級-20℃~65℃,；
— 存儲溫度：-40℃~85℃,；
— PCB大小：120mm*140mm,；
應用
— 軟件無線電
— FPGA信號處理
— 雷達圖像處理
— 衛星通信系統
— 圖形圖像硬件加速器
— 基帶通信接收
— 汽車駕駛員輔助
— 工廠自動化等高端嵌入式應用開發平臺
客戶價值
— 高性?xún)r(jià)比,。
— 縮短開發周期
— 豐富的接口與FPGA資源
— 易于二次開發
— 易于搭建
其他支持
— 硬件、設計工具,、IP以及預驗證參考設計,；
— 演示嵌入式設計，面向視頻通道,；
— 提供了嵌入式 C/C++ 應用開發體驗,，包括了Eclipse IDE和完整的設計環境，支持Zynq@All Programmable SoC開發,，同時集成了Vivado設計環境,。
— FMC可插接各種符合VITIA57規范的標準高速ADC，DAC等子卡,；
— 可提供FMC子卡演示程序,。
結構圖
