一,、總則

  1,、被測信號頻率范圍：300MHz～1500MHz

  UHF方法利用變壓器油紙絕緣中局部放電產生的300MHz～1500MHz的超高頻發射信號來檢測局部放電,。

  2,、被測信號幅值范圍：

  mV級（約0.3－300mV）

  3,、單次放電波形特點

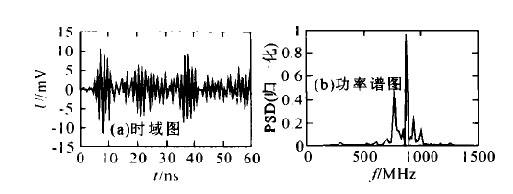

  在一個工頻周期（0.02秒）內,，會產生多次放電,，一次放電脈沖持續時間約幾十ns且有振蕩

  4,、需要的量：峰值,、相位及一個工頻周期內的放電次數

  超高頻信號的采集是大的難點,，對頻率在幾百MHz的信號，若直接采集,，對采集設備的采樣率和存儲深度的要求非常高,，現在其成本將是無法接受的,。通過采用提取信號包絡的方法，在保留局放信號的包絡峰值和相位不變的前提下,，降低信號的頻率,，從而大大降低了對硬件的技術要求和難度，并保證了采集的精度,。

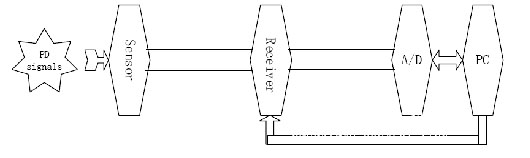

  二,、硬件組成

  1超高頻信號接收調理單元（receiver）

  該單元位與控制及信號處理計算機通過并口相連結，將由電纜傳送來的局部放電信號進行放大,、混頻,、檢波等處理后，傳給計算機,，進行模數轉換,。

  高增益寬頻帶大動態范圍的信號接收機，帶寬在400MHz～800MHz*,，中心工作頻帶為400MHz～800MHz,，可在此頻帶內進行信號的窄帶濾波，濾波器中心頻率可進行自動調節,，濾波器帶寬可在幾個不同的帶寬下調節以便以有效的參數進行局部放電信號的接收,。檢測帶寬為10、20,、40,、80MHz可選。

  2數據采集卡,、工業控制計算機及其相關的控制單元（A/D）,。

  放電信號經過接收機調理后，送入工業控制計算機內的數據采集卡進行信號的采集存儲等處理,。計算機通過并行接口實現對信號調理單元的控制,，即實現對系統選通頻帶的中心頻率和濾波器的帶寬的控制選擇,模數轉換可采用美國NI公司的高速高性能采集卡等。

  三,、主要功能:

  1,、監測放電量、放電相位,、放電次數等基本局部放電參數,。
  2、全帶寬掃頻方式測量(300-1200MHz)*,；
  3,、濾波器中心頻率可進行自動調節；
  4,、帶寬可手動調節,。
