產品簡介

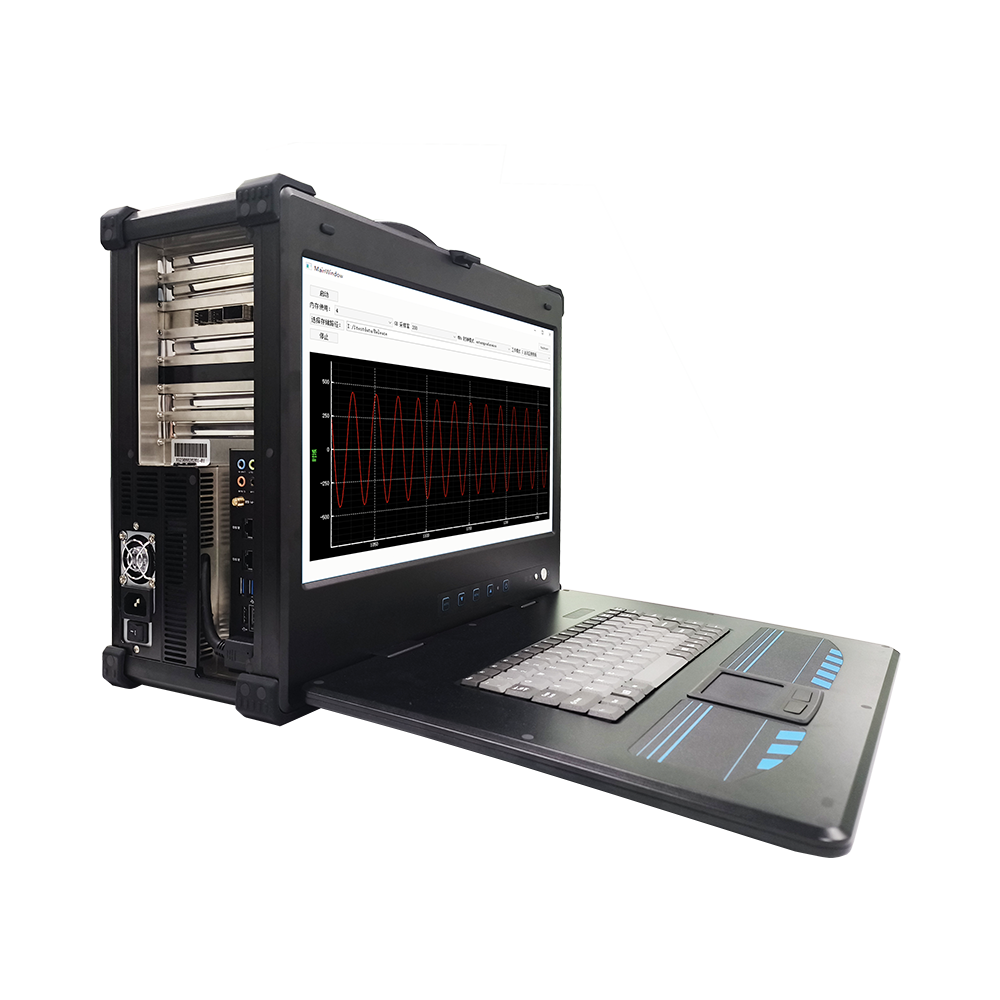

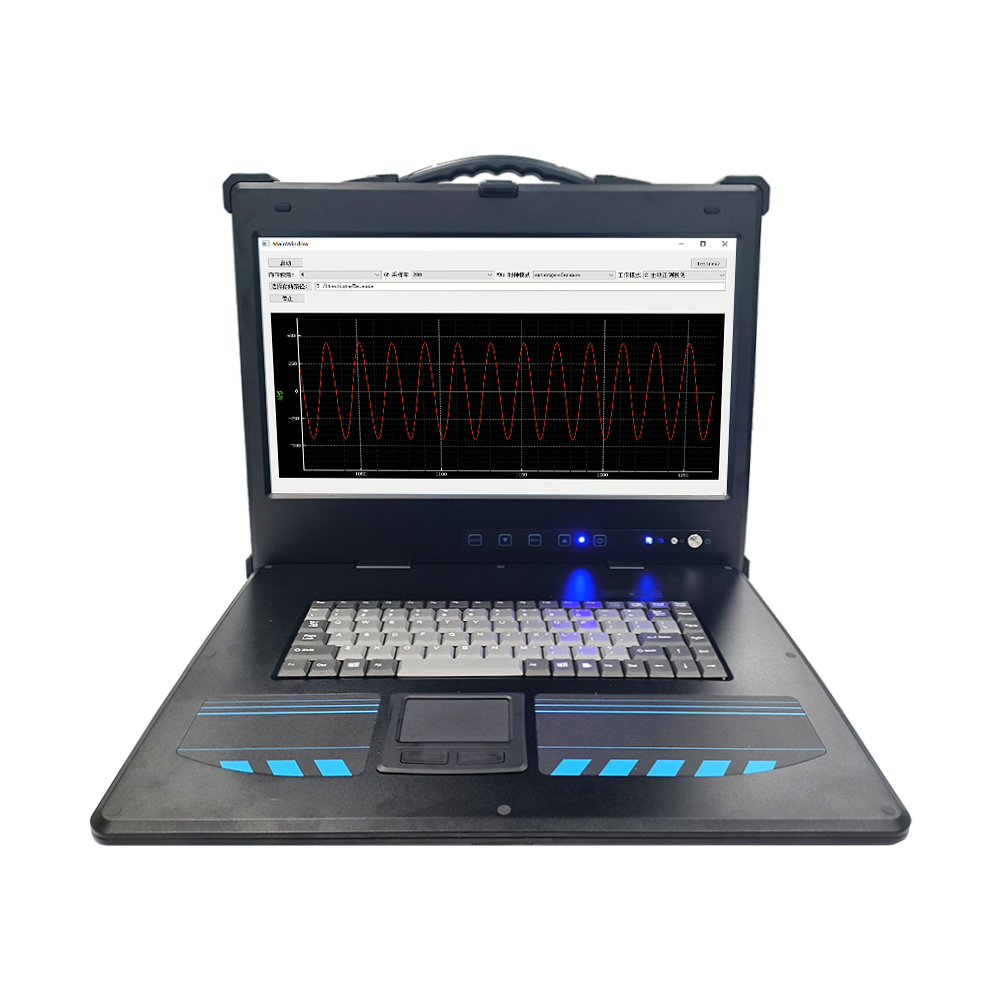

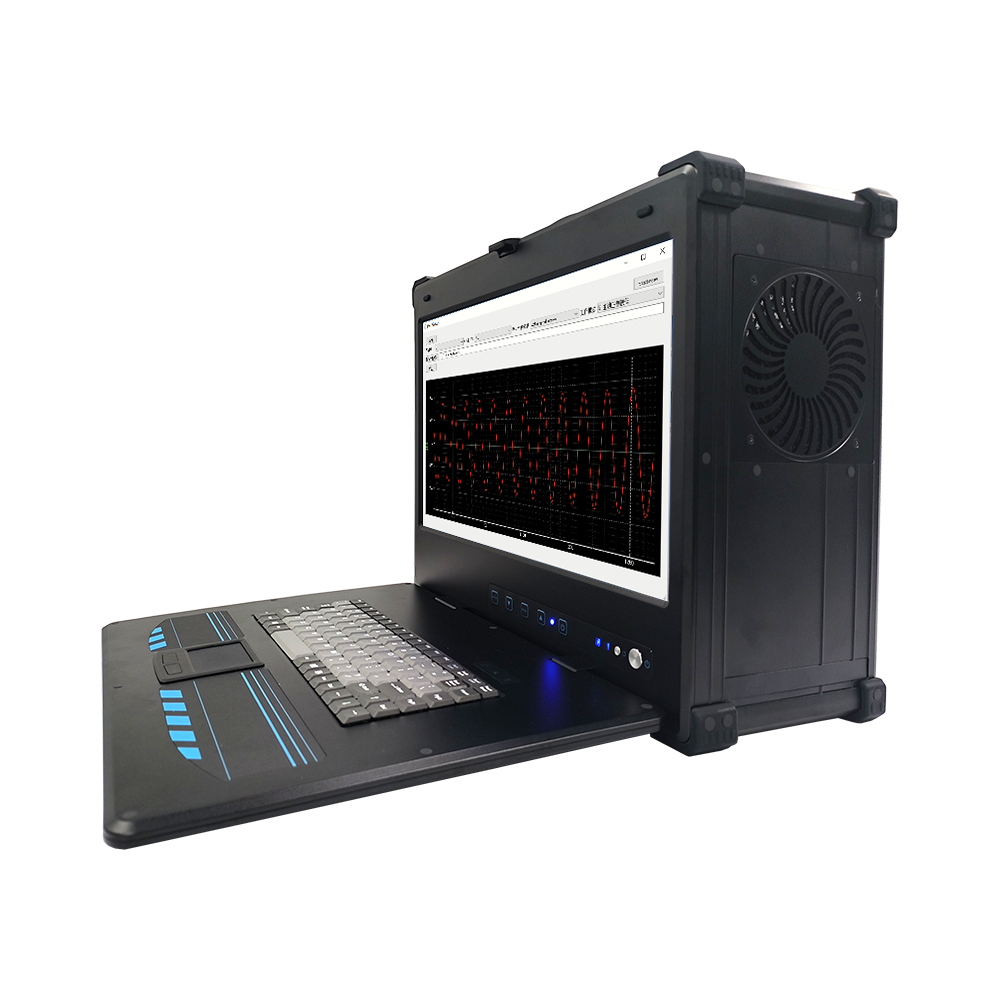

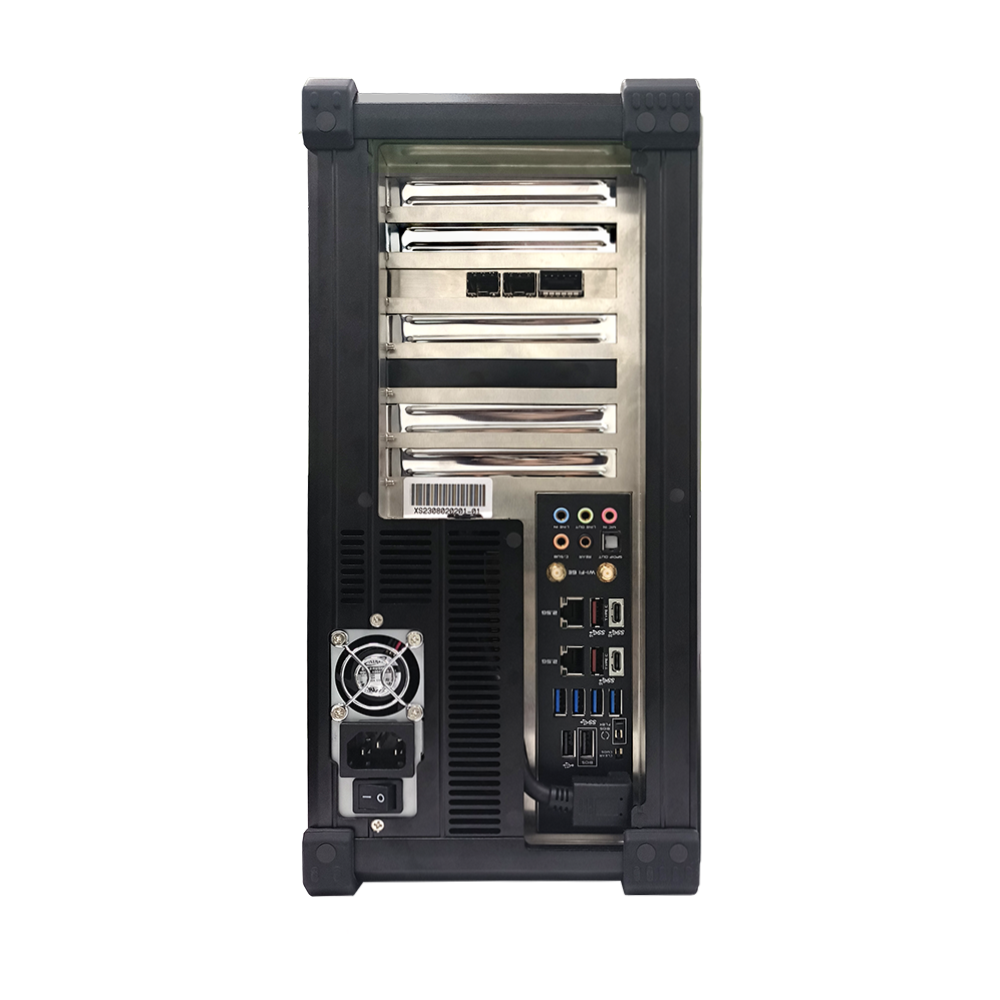

QTS1426是一款由PCIe 光纖采集卡,、服務器,、RIAD 存儲陣列,、采集存儲控制軟件等構成的桌面型光纖采集存儲系統,。系統中光纖卡采用PCIe 3.0 X8數據總線口,，可以實現7GB/s速率的數據收發,。高速PCIe 總線及RAID 控制器可確保系統以大于3.2GB/s速率的數據進行存儲和回放,。支持六路全雙工光纖接口，單路光纖最高支持15Gbps傳輸速率,。搭載兩個MMCX接口實現外觸發數據采集功能,。可應用于數據中心,、服務器,、桌面PC等場景，主要應用于遠距離光纖數據傳輸,、數據存儲,、高速圖像采集、深度學習等領域,。
QTS1426配套上位機軟件QT Data Recorder為高速數據采集過程中對高速數據進行長時間連續存儲記錄而設計的一款用于信號查看,、記錄和存儲的上位機軟件?？梢赃M(jìn)行光纖信號采集,、波形細節查看、數據文件存儲,、資源實時監控和回環測試驗證等,。對于有二次開發需求的用戶，提供C/C++,、C#,、Python、Matlab等多種語言的二次開發接口及參考例程,。

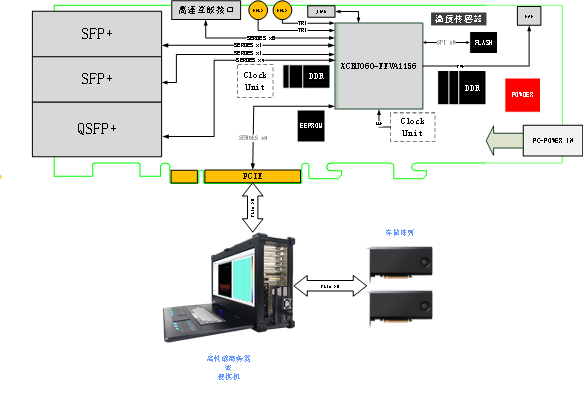

系統框圖
技術規格
——2/4/6路光纖通道
——支持2個SPF+接口,、1個QSFP+接口
——光纖模塊形態：MPO或LC
——SFP+最高傳輸速率可達15Gbps（QSFP+最高傳輸速率可達60Gbps)
——支持AURORA、SRIO等通訊協議和用戶自定義協議
——支持光纖線速率重配置選項
——支持2組64bit DDR4板載存儲器,，每組4GB,，共8GB
——8對高速互聯接口，支持最高速率可達120Gbps板卡間高速數據傳輸
——連續存儲速率3.2GB/s,，存儲容量可選1TB,、4TB、8TB,、16TB
——支持CameraLink/CoaXPress光纖接口相機
——支持FPGA用戶自定義算法邏輯開發
——具有光纖連接狀態監測功能
——支持Windows/Linux/國產操作系統
——鋁鎂合金加固型便攜機,，超輕便設計
應用領域
——數字雷達系統
——電子偵察
——網絡加速
——光通信系統
——數據中心
——光纖相機圖像采集
軟件支持
設備驅動
QTS1426提供64位驅動程序。
Windows支持Windows 10,，Windows11,，Windows Server 2019等主流版本。
Linux系統支持Ubuntu，CentOS,，Redhat等版本,，嵌入式Linux系統以及國產化系統。
數據流盤軟件
QT Data Recorder為高速數據采集過程中對高速數據進行長時間連續存儲記錄而設計的一款用于信號查看,、記錄和存儲的上位機軟件,。可以進行光纖信號采集、波形細節查看,、數據文件存儲,、資源實時監控和回環測試驗證等。
QT Data Recorder在界面顯示簡潔,、操作簡單的基礎上,，還具備硬件設置、信號采集,、文件存儲,、波形顯示的功能，右側的狀態欄添加了資源監控,、磁盤容量實時計算、運行狀態日志打印的功能,，以便于在信號采集的過程中實時監測狀態并反饋,。QT Data Recorder可以在不需要代碼編程的情況下立即開始信號采集任務，實現流盤記錄和信號實時監測與分析,。

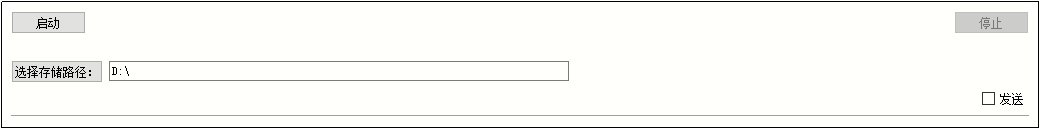

軟件運行
選擇存儲路徑：自定義存儲路徑,。
啟動：點擊啟動按鈕開始采集。
停止：點擊停止按鈕停止采集,。

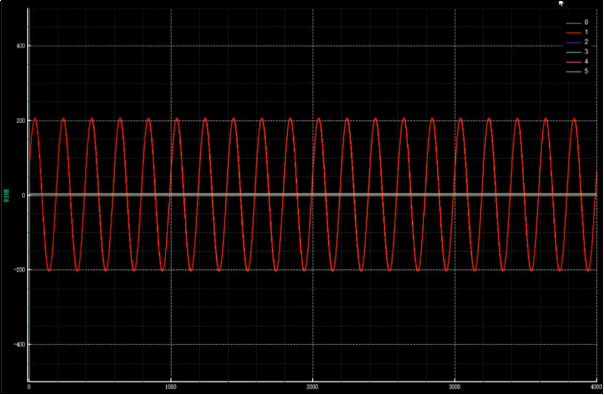

波形顯示
放大：勾選放大按鈕,，通過框選實現波形放大。
縮?。汗催x縮小按鈕,，通過框選實現波形縮小。
平移：勾選平移按鈕,，點擊鼠標左鍵拖動波形,。
重置縮放：點擊重置縮放按鈕，使顯示波形回歸初始狀態,。

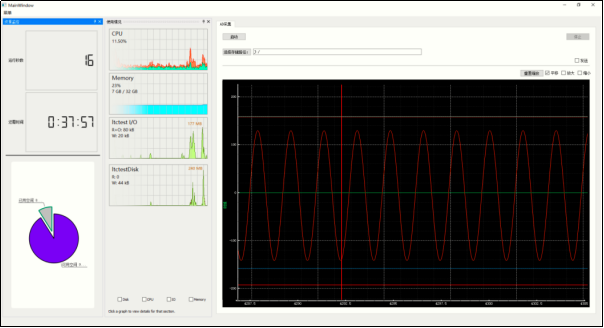

資源監控
資源監控頁面通過軟件的運行時間(單位：秒),，磁盤占用情況計算出數據寫滿磁盤所需的時間(時：分：秒)。將磁盤已用空間和可用空間用百分比和圖例的形式直觀的展示出來,。
任務管理器
使用情況頁面提供CPU,、Memory、I/O,、Disk標簽頁,，可以查看計算機性能信息,。在底部可以通過勾選對應的性能標簽名關閉上方對應的性能顯示。
軟件開發包（SDK）
QTS1426提供計算機上使用的開發包,，通過軟件編程實現對板卡功能的控制,，提供開發接口文檔說明以及例程參考，能夠快速的將板卡功能集成到具體應用場景系統中,。
開發語言支持C/C++,、C#、Python,、Matlab等主流開發語言,，支持Visual Studio、Visual Code ,、QT Creator等多種開發環境,。

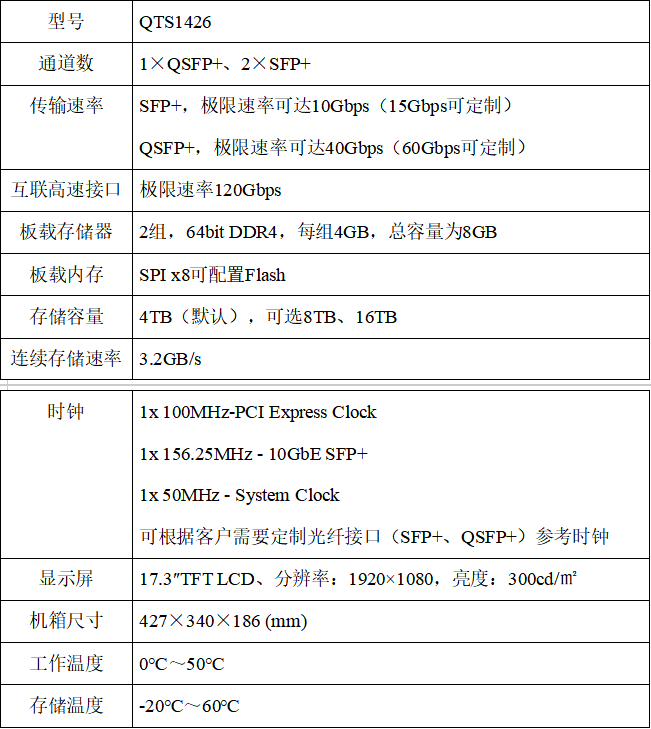

主要性能與指標
