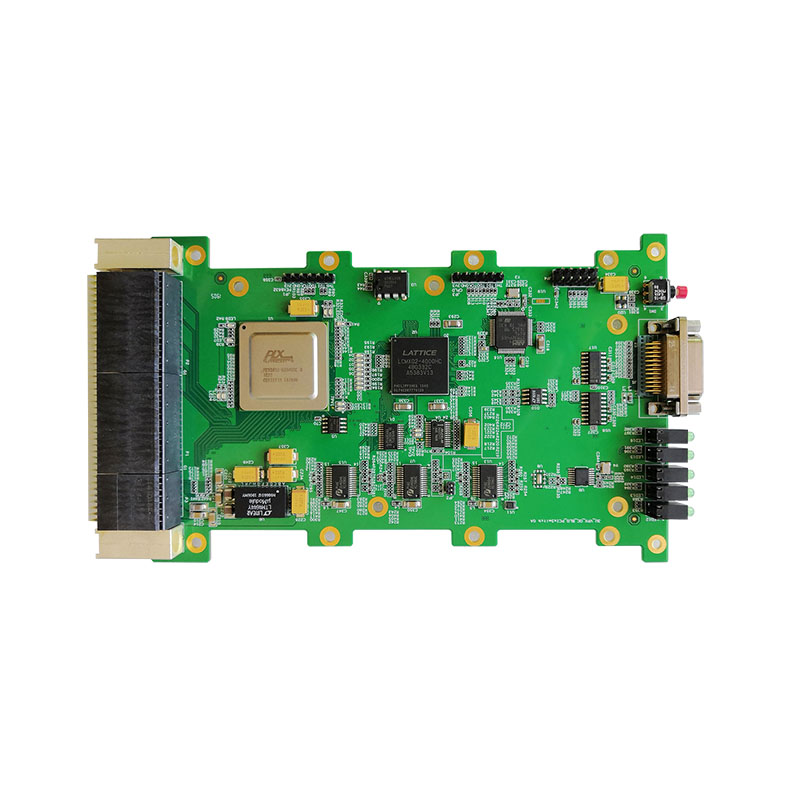

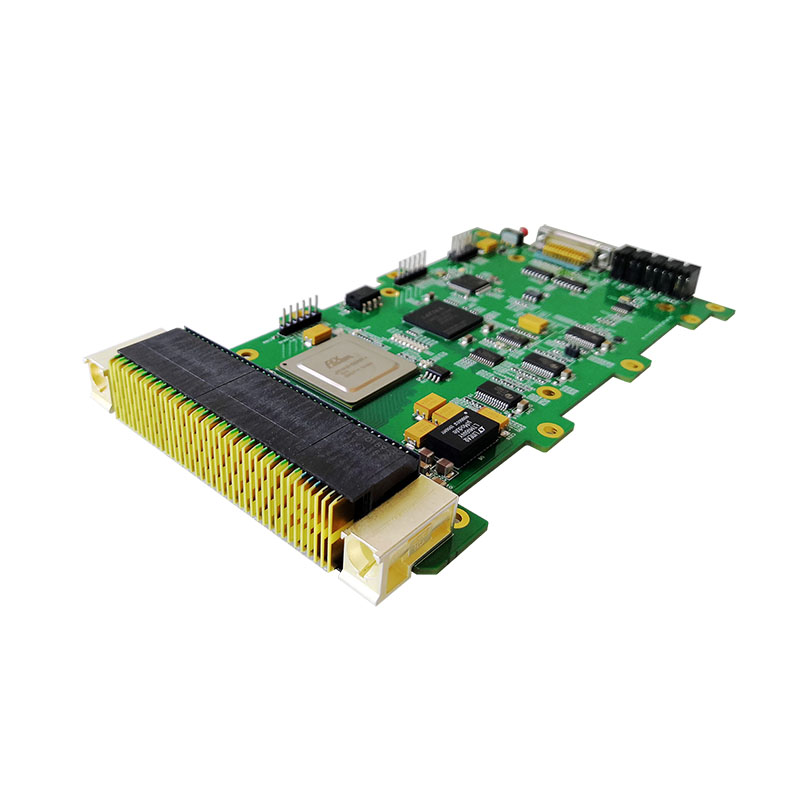

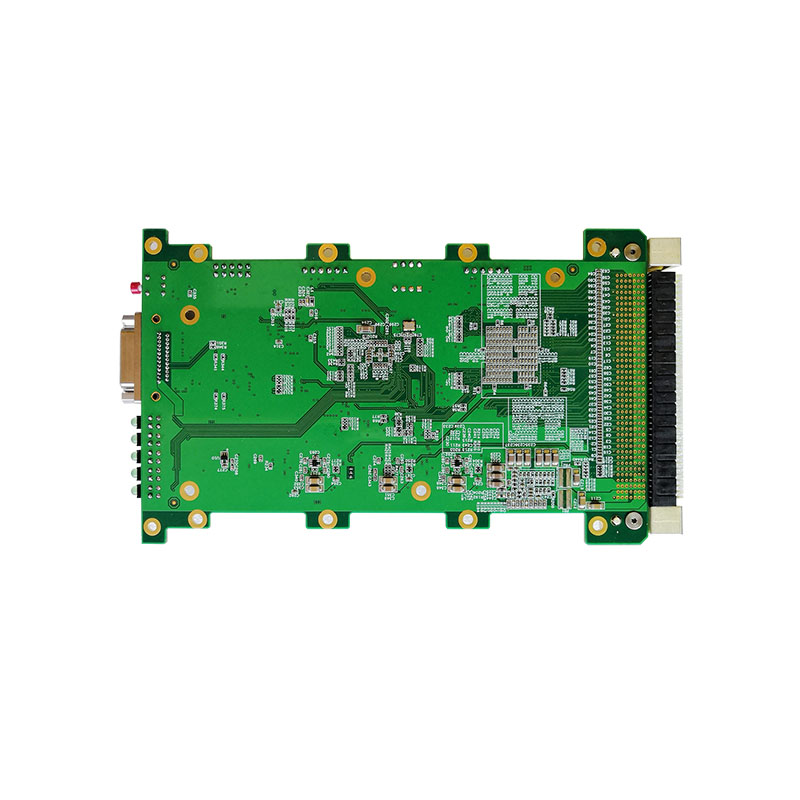

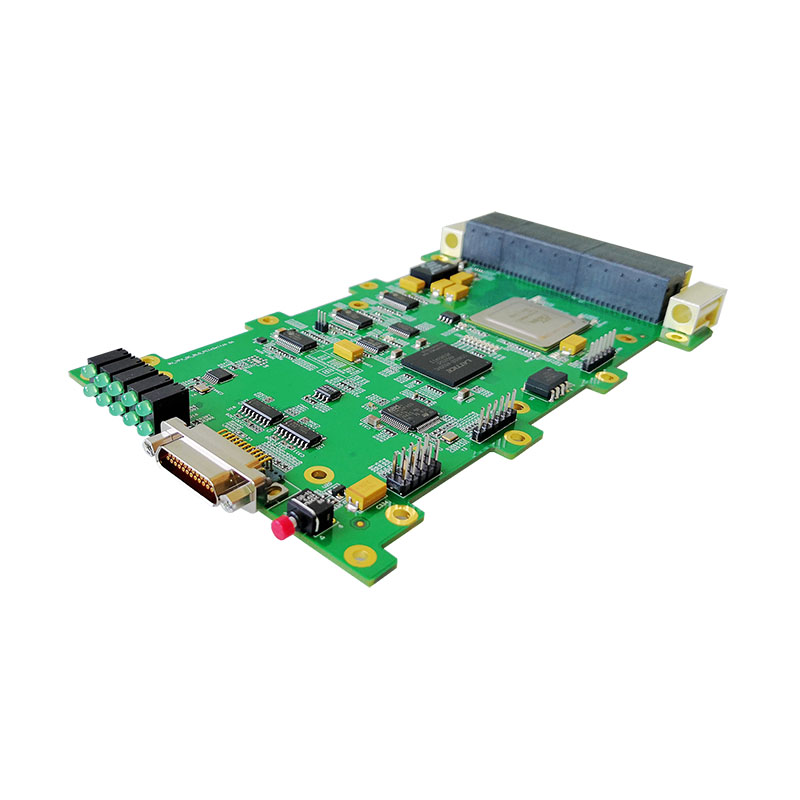

產品簡介
QT3050是一款符合OpenVPX規范的3UVPX交換板，其電氣與機械設計依據ANSI/VITA46,，48和65的VPX規范,，支持風冷和結構導冷，能夠滿足用戶在多種使用環境下的需求,。
QT3050的主要芯片有3顆,，交換芯片采用了美國著名的PLX公司的PEX8632，可實現多種PCIe鏈路的交換。PEX8632支持32個Lanes,，12個Ports,，兼容PCIeGen1和PCIeGen2，最多可實現8個X4的Lanes與其他板卡交換,。其中一個和主控板連接的PCIeX4為上行通道外,，剩下的均為PCIeX4的下行通道，可與除主控板以外的7個功能槽相連,。
QT3050板卡的控制芯片為一顆ST的STM32F405RGT6,，該MCU帶有ARM的32位Cortex-M4核心，功能強大,，另有一顆Lattice的CPLD實現邏輯點燈和電平匹配等,。整個板卡靈活度很高，對外提供1路RS422,、2路RS232和1路JTAG下載口,，所有接口即集中在一個J30J的軍標連接器體現，也在板卡上留有相應的排針,，可每顆芯片獨立調試,，也可在不拆外殼的情況下進行調試升級，最大限度的方便用戶設計和使用,，并且通過設計保證,，增加了可靠性。
技術規格
-
——最多支持32個Lanes,，用戶可自行配置成X1,，X2，X4或者X8,，X16模式；
-
——支持PCIe1.0和2.0兼容,；
-
——支持外接或板上連接器JTAG調試接口可配,；
-
——支持RS422、RS232串口控制,；
-
——串口支持同步異步模式,；
-
——全部采用VPX標準中要求的TycoMultiGigRT2連接器；
-
——符合OpenVPX標準,，MOD3-PAY-2F1F2U-16.2.1-n,；
-
——VPX3U導冷結構設計，符合VITA48REDI標準,；
-
——5個雙LED指示燈參與控制與狀態檢測,；
-
——1個復位按鍵；
-
——工作溫度范圍：商業級0~70℃；工業級-40℃~70℃,；
-
——尺寸：100mmx160mm,；
-
——重量：200g；
應用領域
-
——軟件無線電
-
——FPGA信號處理
-
——雷達圖像處理
-
——衛星通信系統
-
——圖像與視頻處理
-
——基帶通信接收
-
——多通道數字接收以及其他相關領域
