SC5506A和SC5505A射頻信號源可用作多個單級下變頻器或雙級下變頻器的LO信號源,。 由于其低雜散成分和低相位噪聲,,它們是快速DAC和ADC應用的理想選擇,尤其是那些需要可變采樣率的應用,。 每個模塊都旨在與SignalCore IQ調制器和解調器配合使用,。 其緊湊的尺寸和儀器級的性能使得SC5505A和SC5506A成為許多現代應用(如無線測試系統(tǒng),,雷達,數字時鐘,儀器儀表以及學術和軍事應用)的理想RF源,。
技術規(guī)格
—— 頻率范圍:25 MHz至6 GHz
—— 低殘余相位噪聲<10 kHz偏移時為-115 dBc/Hz,,1MHz偏移時為-140 dBc/Hz,1 GHz載波
—— 1 Hz調諧分辨率(確切頻率)
—— 低相位雜散含量<-70 dBc
—— 大輸出功率:典型值+16 dBm
—— 寄生信號典型值<-75 dBc
—— 信道隔離度> 70 dB
—— 雙獨立CW信號源 應用領域
——射頻儀器
——無線通信
——廣播通信
——光譜分析
——X射線檢驗
——通信情報 訂單信息產品編號產品說明
7100035-01 SC5505A,,6 GHz雙通道信號源PXI Express

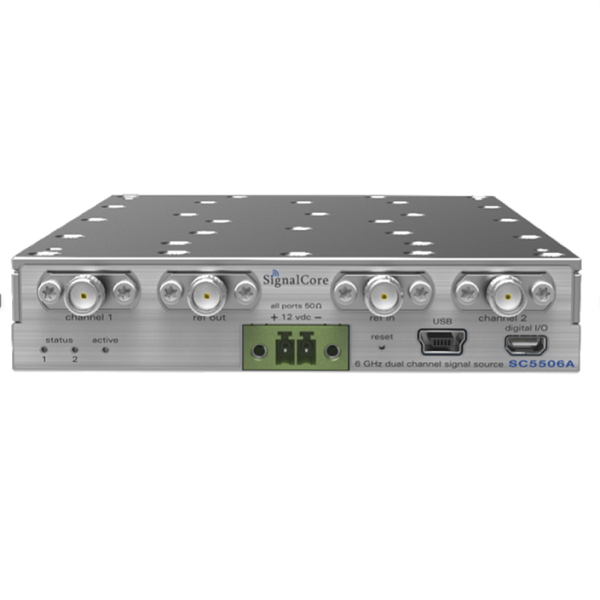

7100036-01 SC5506A,,具有USB和SPI接口的6 GHz雙通道信號源
7100036-02 SC5506A,具有USB和RS232接口的6 GHz雙通道信號源
