您的當前位置：首頁 >直流數字化儀 >PCle總線數字化儀
  • m4i.22xx-x8系列-PCIe總線直流耦合采集卡
m4i.22xx-x8系列-PCIe總線直流耦合采集卡 m4i.22xx-x8系列-PCIe總線直流耦合采集卡
四通道1.25 GS/s；兩通道2.5GS/s；單通道5GS/s；500 MHz或1.5GHz帶寬,；標準4 GSample板載內存
  • 產品咨詢：李工
  • T：186 1200 3632(微信同號)
  • E：[email protected]
  • 服務熱線：010-82894332-808
李工 碼上聯系

8 bit高速數字化儀

  • 單通道1.25 GS/s,兩通道2.5GS/s,單通道5S/s

  • 500 MHz或1.5GHz帶寬

  • 所有通道同步采樣

  • 每通道獨立ADC和放大器

  • 標準4 GSample板載內存

  • 4個輸入量程: +/-200 mV up to +/-2.5 V

  • 窗口,Re-arm, 或/與觸發

  • 可同步8塊板卡

  • PCI Express x8 Gen2接口

  • 工作在 x8/x16 PCIe slots

  • 兼容Gen 1, Gen 2 和Gen 3

  • 連續流模式到3GB/s

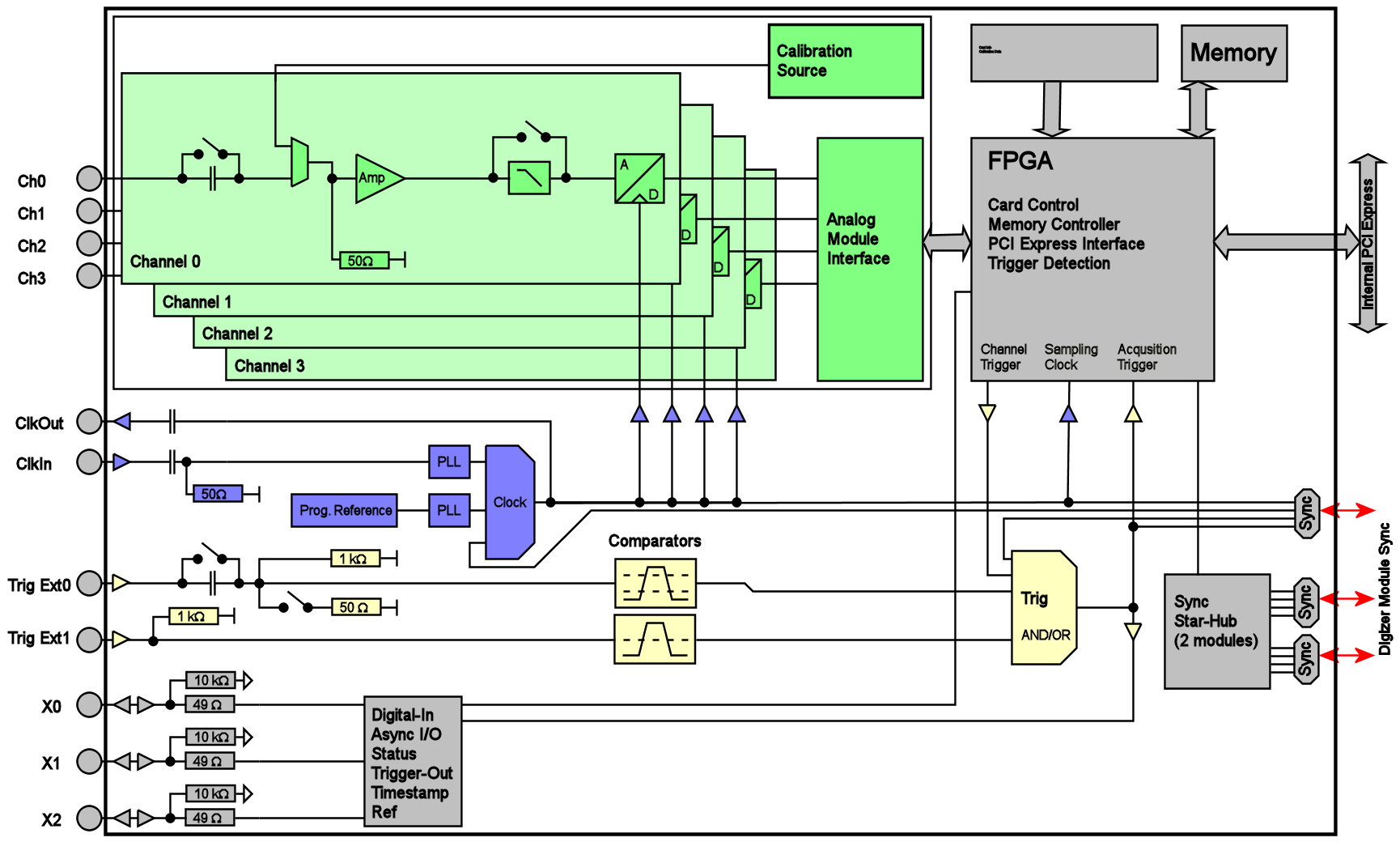

m4i.22xx-x8系統圖

概述：

m4i.22xx-x8系列是針對高速數據采集而設計，包含9個型號,。模塊的每個輸入通道擁獨立的A/D轉換器和獨立的程控放大器,。這使得所有通過可以無相位延時的同步記錄信號,。極大的板載內存保證即使在高采樣率下也可進行長時間記錄,。

新產品的設計是基于受行業認可的PCIe總線,，高的數據傳輸速度可達3.4GB/s,。德國Spectrum的全系列數字化儀均支持瞬態記錄和數據流模式。數據流可捕捉直接傳遞至電腦端的超長信號,，在保持完整信息的同時對其進行存儲或分析,。

由于配備了一組靈活的觸發模式以及用以增益調整的全面校準前端，M4i系列可以捕獲為復雜與稀有的事件,。采集模式包括快速觸發時間戳的存儲器分段,。觸發器之間待觸發時間可低至80采樣點（5G每秒的情況下達到16納秒），這使得即便是兩個事件發生時間極為接近的情況下,，捕獲時間戳脈沖和信號突發成為可能,。



對于通道需求超過4個的應用來說，多可在同一系統中運行8個M4i系列板卡,。板卡之間可以Spectrum的Star-Hub選項進行連結,，該選項可分發板卡之間的時鐘和觸發信號。通過使用Star-Hub,，系統將可獲得8到32個完全同步的通道體驗。



軟件：


對于自己編程的用戶來說,，可以使用Spectrum技術成熟的的驅動器（適用于Windows和Linux系統）,。M4i系列提供了一組編程示例來演示板卡主要信號捕獲功能。同時廣泛支持包括C/C++, LabVIEW, Visual Basic, VB.NET, C#, J#和 Delphi的編程環境,。



訂貨型號：

家族

通道

采樣率

帶寬

M4i.2210-x8

1

1.25 GS/s 500 MHz

M4i.2211-x8

2

1.25 GS/s 500 MHz

M4i.2212-x8

4

1.25 GS/s 500 MHz

M4i.2223-x8

2

2.5 GS/s 1.5 GHz

M4i.2221-x8

2

2.5 GS/s 1.5 GHz

M4i.2230-x8

1

5 GS/s 1.5 GHz

M4i.2233-x8

2

5 GS/s 1.5 GHz

M4i.2234-x8

4

5 GS/s 1.5 GHz



應用領域

  • 高能物理

  • 研發和開發

  • 雷達

  • 光譜

  • 激光等





系統和配件

系統配件圖

適配器電纜

板卡有四個模擬通道SMB連接頭,，外部時鐘和外部觸發的兩個SMB接頭。輸入和輸出的時鐘和觸發連接可以由軟件轉換,，基本的IO共有8個SMB接口,。

適配器電纜

A/D外部放大器

獨立的外部前置放大器保證了采集極小信號的采集質量。外部放大器帶有非常理想的低輸入噪聲,，SPA系列的放大器可有不同的帶寬和阻抗選項,。無需編程就可操作放大器。

A/D外部放大器

數據流系統

結合一定數量的Spectrum M2i,M3i,M4i PCIe 系列數字化儀和一個Tera-Store數據流系統解決方案,，可采集大容量,、超長時間的復雜信號。系統可提供1到32T的存儲空間,，大數據流速可達3GB/s,可多小時的采集和無縫存儲信號,。
