一,、概述：

  項目背景：

  該項目主要用于光脈沖在不同介質中的傳輸特性不同,，來實現對目標的跟蹤,。
  本系統主要應用于水下目標的特征探測,。
  系統框圖如下：

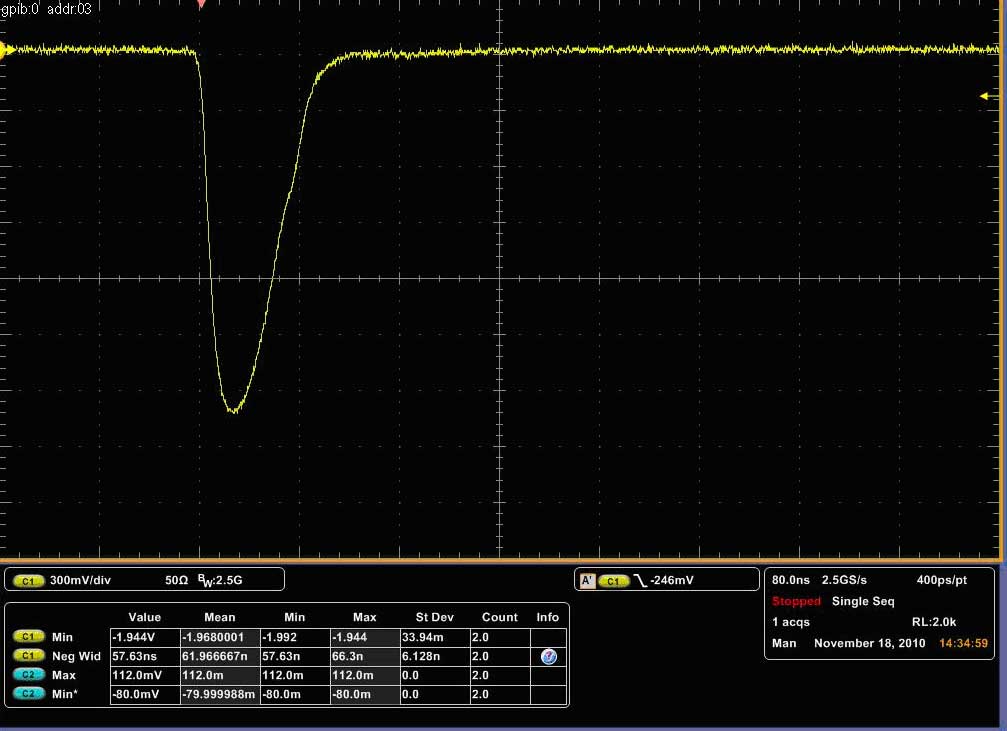

  當光電倍增管接收的光為均勻的介質是產生的經典本底信號如下：


  本底信號采用2.5Gsps采樣,，下降時間約40ns,。

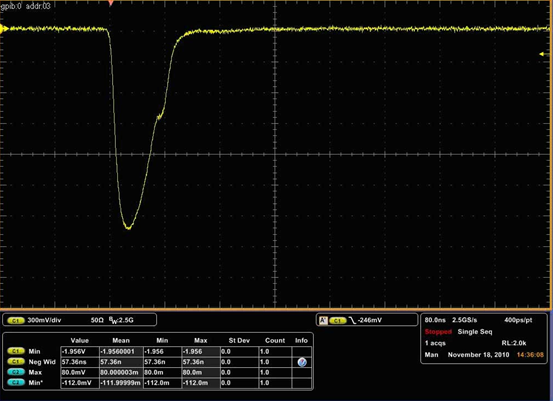

  當光電倍增管接收的光為遇到介質中的“氣泡”時，將在上圖的本底信號的上升沿產生畸變,，典型信號如下：


  由于氣泡的位置和大小不確定,，所以會產生不同的畸變大小、形狀且畸變的位置也是不固定的,。
  我們的任務就是需要采集到光電倍增管輸出的高速脈沖,，通過FPGA實現數字信號實時處理，判別和區分開當前的信號是本底信號還是有畸變的信號,，將該信號的特征上傳到主機,。

  我們面臨的挑戰：
  1、光電倍增管輸出的脈沖信號非常的窄,，且上升時間特別陡峭,；這就需要我們采用高速ADC進行采集。
  2,、脈沖信號為負脈沖,，且幅度較小,；這就需要特殊設計ADC的前端放大器,，采用高速高帶寬直流放大器并且增加高穩定度偏置電路。
  3,、水下環境復雜,，有時本底信號和有氣泡的信號區別不是很大，這就需要設計更復雜的算法進行更精確的分析和判別,；算法復雜程度較大,。
  4、本底和畸變差別較小本底和畸變差別中等本底和畸變差別較大,。
  5,、由于采用高速采集，采集時鐘為2GHz,，遠高于FPGA所能接收的速度,，所以需要采用并行計算的方式來實時處理采集到的信號,。

  解決方案：

  根據實際系統和算法處理精度要求，硬件系統采用如下設計：
  1,、10bit2GSPSADC,，單通道。
  2,、低噪聲模擬前端，支持+/-5V~+/-200mV信號輸入,，50Ω阻抗BNC接口,。
  3、板載128MBDDR2內存,。
  4,、16個可編程GPIO，可用于系統控制,。
  5,、高穩定度，超低低抖動時鐘發生器,。
  6,、低噪聲電源設計。
  7,、LED顯示,，指示含有畸變信號的數量和狀態。
  8,、FPGA實現實時信號特征檢測算法功能,。
  9、USB2.0接口,，用戶可以通過USB進行參數配置以及接收計算結果,。
  10、寬溫設計-20℃~+90℃
  11,、供電需求,，單電源12DC輸入，1A電流,。
  12,、外形尺寸：220mmX90mm

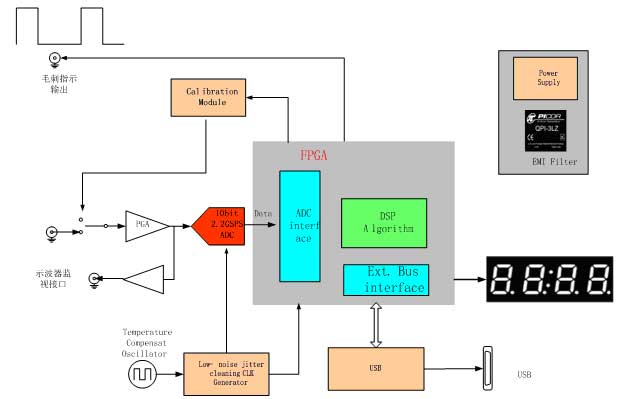

  二、系統整體框圖如下：


  三,、信號的檢測算法：

  設計思想：我們根據不同的波形曲線進行實時特征統計,，提取曲線的特征點，在找到特征點的關鍵點的性質,，來分析有無畸變情況,。
  目前特征點的條件定為如下幾點：

  特征點由三部分組成
  a.一階導數的零點
  b.二階導數的零點
  c.函數本身的極值點

  判決方法為這些特征點的特性變化：
  1.計算相鄰特征點的方向向量
  2.計算相鄰向量改變角度值
  3.相鄰特征點向量方向轉變角度閾值，超過該閾值，則認為曲線有可觀測到的變動

  判決畸變的規則：

  若輸入序列開始為負值,，則找到序列第2個正值(連續2個為正)再開始判斷
  1.若此后序列值符號變化為正（至少再有1個點為正）->負,，則判斷存在畸變（曲線出現內凹）
  2.滿足連續3個點值為正，且數值變化小于中間值的25%,則判斷存在畸變（畸變形狀近似直線）
  3.滿足連續5個點值為正,，且數值均小于一個閾值K_TH（較小的數）,則判斷存在畸變（畸變形狀近似直線）
  4.滿足一階導數存在2個以上的較大峰值（大于平均正值斜率均值1.5倍）,，且峰值大于兩峰之間的斜率均值2倍以上，則存在畸變（曲線部分外凸）
  這些規則分別判定有尖的毛刺,，有直線變化以及外凸等情況,。該算法架構大的好處是可以根據實際情況增加判決規則。

  典型數據測試測試結果：

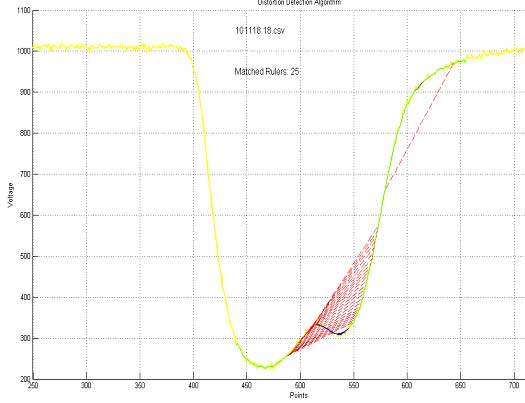

  對于典型的畸變信號,，順利檢測出畸變量=25,。


  對于典型的本底信號，畸變量=0,。

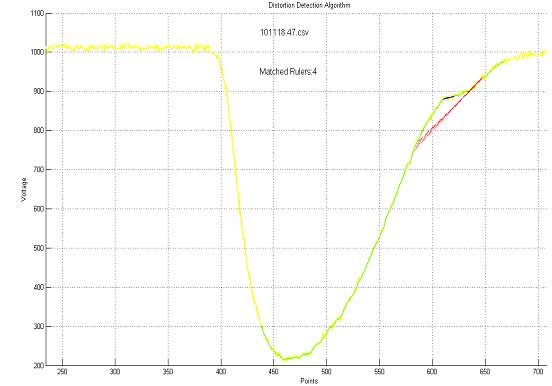

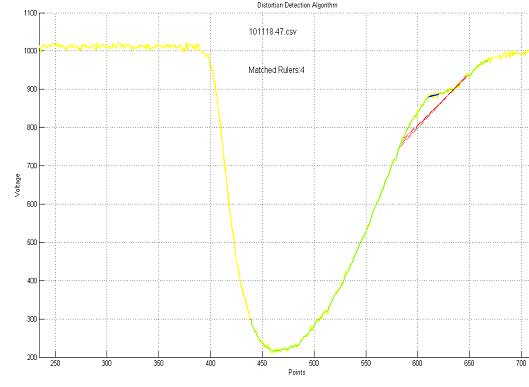

  對于較小的畸變,，畸變量=4。

  附錄：

  高速采集卡的挑戰

  為了準確的采集,，采集系統的信噪比SNR必須得到保證,。影響采集精度的主要要素有以下幾點：

  1、量化誤差,。
  2,、lClockjitter和ADCjitter。
  3,、數字以及電源干擾

  量化精度的提高：
  對于量化誤差對采集系統的影響,，我們在該系統中選用10bit的ADC，理論

  Clockjitter的消除：

  該方案中采用溫度補償晶體TCXO以及業內頂級的JittercleaningCLKGenerator芯片來保證clock的穩定性,，Clockjitter的消除以及極低的Phasenoise,。
  在寬溫工作環境下，普通的晶體隨著工作溫度的變化,，晶體的穩定度和頻率都會發生改變,，為解決該問題，我們選用超低相位噪聲的晶體,。
  對于時鐘芯片的選擇,，也是基于同樣的考慮，集成高精度高穩定的VCO,，具有Jittercleaning功能和clkphaseadj功能,。通常，jitter由ADC本身的jitter和CLKjitter組成,，各自的RMS再組成總jitter的RMS：

  總jitter的RMS會在采集系統中產生白噪聲,，其關系如下：

  采集系統的總=

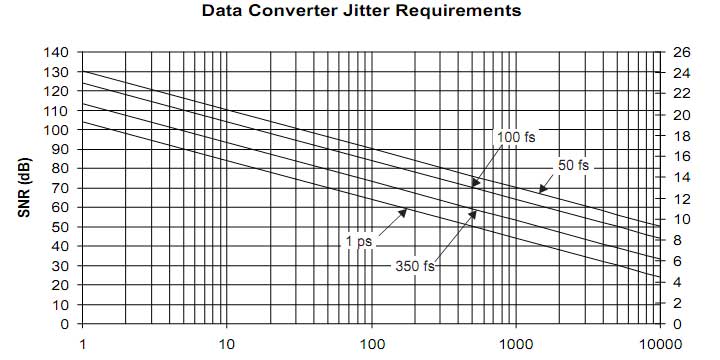

  采用本時鐘解決方案,，其總的clockjitter在系統中完全能做到<1ps。在忽略信號noise,，dnl等情況下,，fin和clockjitter有如下關系：

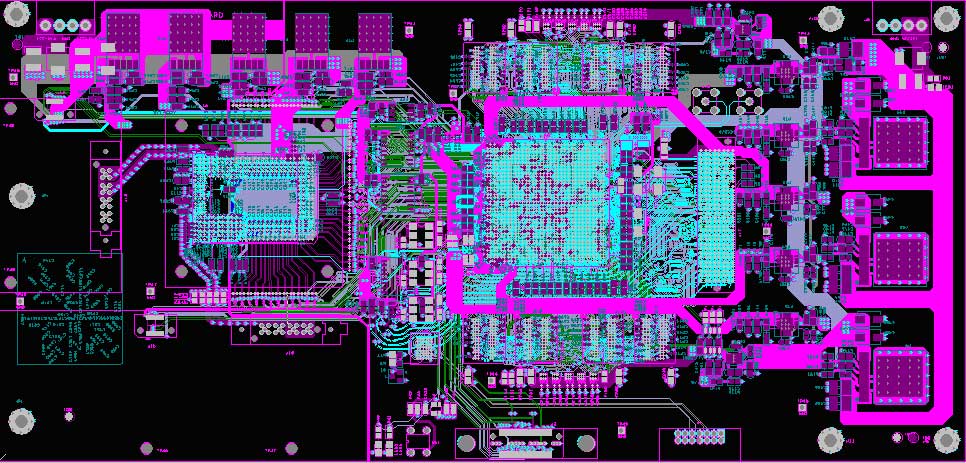

  合理的高速數模混合PCB設計,，充分論證信號完整性和電源完整性，PCB版圖如下：


  采集測試方案以及ADC芯片性能力指標

  1.ADC性能測試

  ADC模塊的測試：

  使用AgilentE8663DRF信號發生器,，主要發生單頻的sine信號,，通過窄帶濾波器，保證sine的“純凈”,。信號幅度為+/-1V輸出,，保證ADC輸入的滿幅度。
  信號通過ADC采集后進入PC并存儲,，通過測試軟件進行數據處理,。

  關于ADC采集數據的處理及計算方法：
  Data輸入可以選取多個點（如4K-16K），同hanningwindow進行卷積,，防止矩形窗引起的Gibbs現象,。

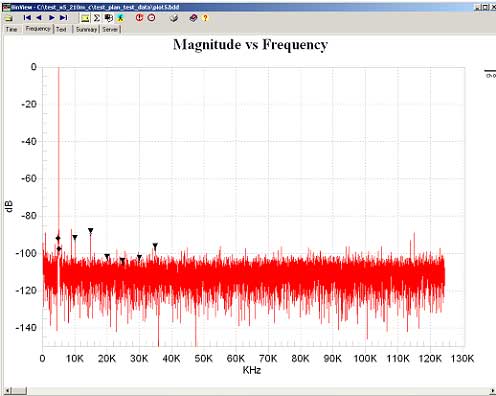

  卷積后的信號進行FFT，得到頻譜數據,。這是為了測試數據的準確性,，可以多采集幾次進行譜平均，得到更準確的譜數據,。


  ADC性能的測試：
  我們可以在頻譜中找到輸入sine的基波信號,，以及除去其高次諧波的噪聲能量，得到SNR的指標：

  SNR=20*log([Fundamental]/SQRT(SUM(SQR([Noise]))))

  以及

  SFDR=20*log([Fundamental]/[HighestSpurious])

  SINAD=20*log([Fundamental]/SQRT(SUM(SQR([Noise+Harmonics]))))

  ENOB=(SINAD–1.76)/6.02

  根據如上測試方法,，本系統的采集性能達到如下性能指標：

  Fs=2Gsps
  Fin=500MHz
  SNR：42dBc
  ENOB：7bit
  THD：45dBc
  SFDR：48dBc
