關于脈沖信號處理方案
關于脈沖信號處理方案:
方案1:采用AD8364類型的RMS-Detector,,直接輸入RMS值,,在進行ADC采集,。

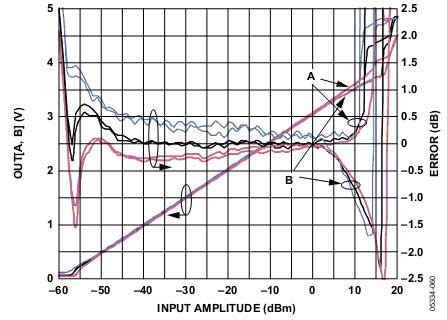

輸入輸出關系如下:
其輸入范圍很大,,3mv在-37.5dBm左右,,此時輸出1.5V左右,輸入功率和輸出電壓基本是線性的,。輸入帶寬可以在LF-6GHz,。
問題:該類芯片一般用于RF信號功率測量,一般測試為正弦波,,不知方輸入的傳輸特性如何,?

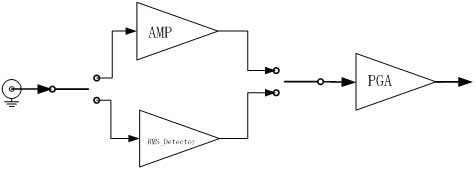

方案2:
采用高速放大器搭建脈沖放大模塊,估計3mV脈沖需要通過兩級放大,,輸出300mV,,ADC才能較準確的采集。
目前可以做到2GHz-3dB帶寬,;增益40dB,。小信號上升時間約300mV/1ns左右。
增益精度可以校準和補償。
采集部分:
目前比較合適的高速采集模塊有如下兩種:

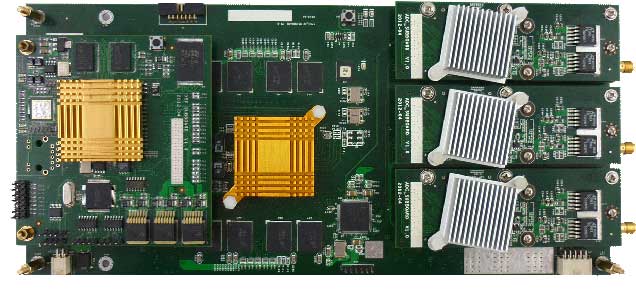

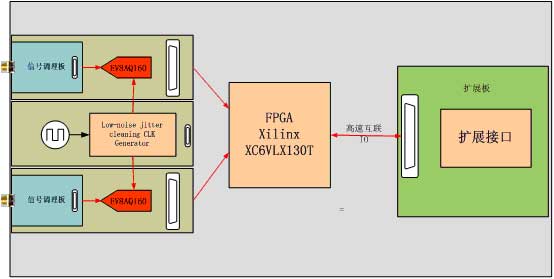

1,、1.25G--5G8bit采集,,支持FPGA進行實時功率測量,可以通過串口或其他接口輸出結果,。

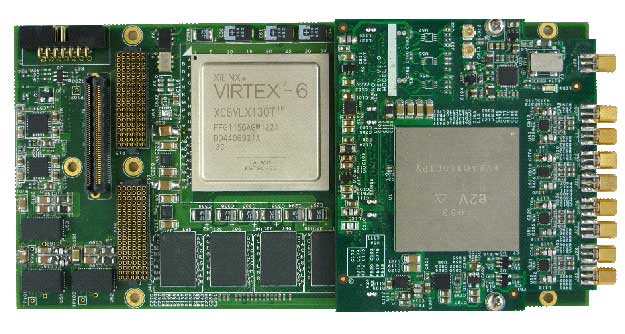

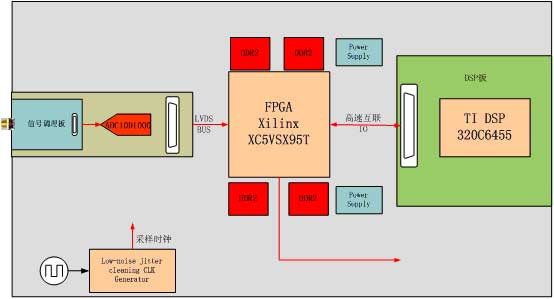

2,、10bit1G采樣,支持FPGA進行實時功率測量,可以通過串口或其他接口輸出結果,,有DSP芯片擴展,。
3、12bit1.5Gsps正在開發中,。
-
