中頻采集系統

  采集系統規格：
  系統采用基于PCIEx8的FPGA開發系統，包括如下幾個部分：
  1．板載單通道14bit250MSPSADC,，采樣率可以通過軟件設置,。
  2．低噪聲模擬前端,，支持-50dBm到-20dBm的中頻信號輸入,。
  3．程控增益放大器,，可以通過軟件設置增益,。
  4．板載1GBDDR2內存,。
  5．優化的PCIexpressx8傳輸接口，支持1200MB/s的連續傳輸速率,。
  6．高穩定度,，超低低抖動時鐘發生器。
  7．低噪聲電源設計,。
  8．提供windows下的驅動程序以及API函數,，SDK開發包。

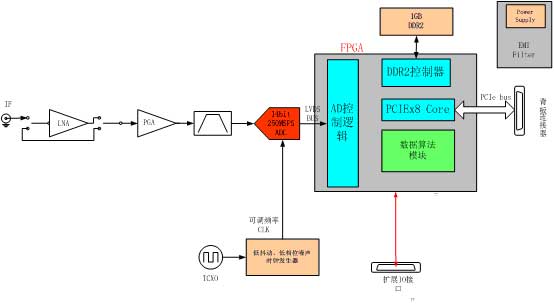

  系統框圖如下：

  系統功能描述：

  1.采集通道支持250Msps采樣率,，14bit,；
  2.高速信號調理電路，AC耦合,，50歐姆/75歐姆阻抗匹配,。
  3.放大器采用二級放大，級低噪聲放大器采用固定20dB增益,，可以旁通,。第二級為程控增益放大器，范圍為-10dB到20dB可調,。整體動態范圍為-10dB到40dB,。
  4.帶通濾波器中心頻率為70MHz，帶寬40MHz,，二階濾波器,。
  5.FPGA邏輯開放，用戶可以自定義FPGA邏輯,。
  6.支持FPGA實時計算FFT,。我們采用的FPGA為XilinxXC5VSX95T具備的FFT能力如下：
16bit數據輸入，32k點FFT,，工作時鐘250MHz,，需要資源為,LUT3300個，乘法單元9個,，延遲約400us,。輸出數據的虛部和實部。

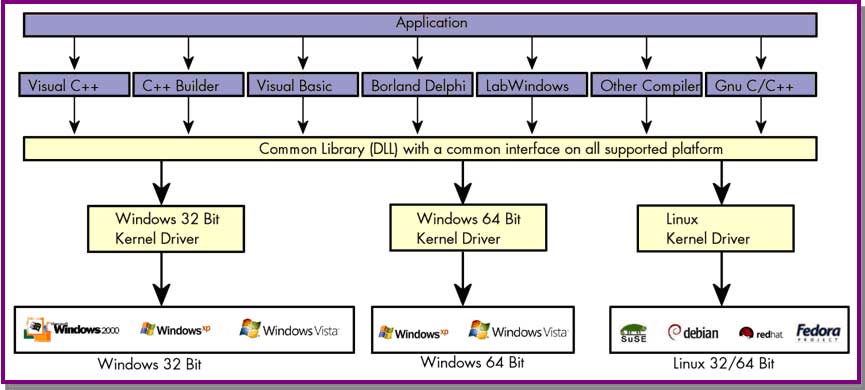

  二次開發API函數：

  我們提供豐富的接口函數和系統主要功能的例程,，支持C/C++,，labview以及Matlab環境下的二次程序開發。
