QT7335-FMC AD/DA子卡
2通道,,16bit,1GS/s,ADC和2通道,,16bits,,2.8GS/s,,DAC,;JESD204B標準數字接口,;支持觸發輸出/觸發輸入可選
碼上聯系
產品簡介

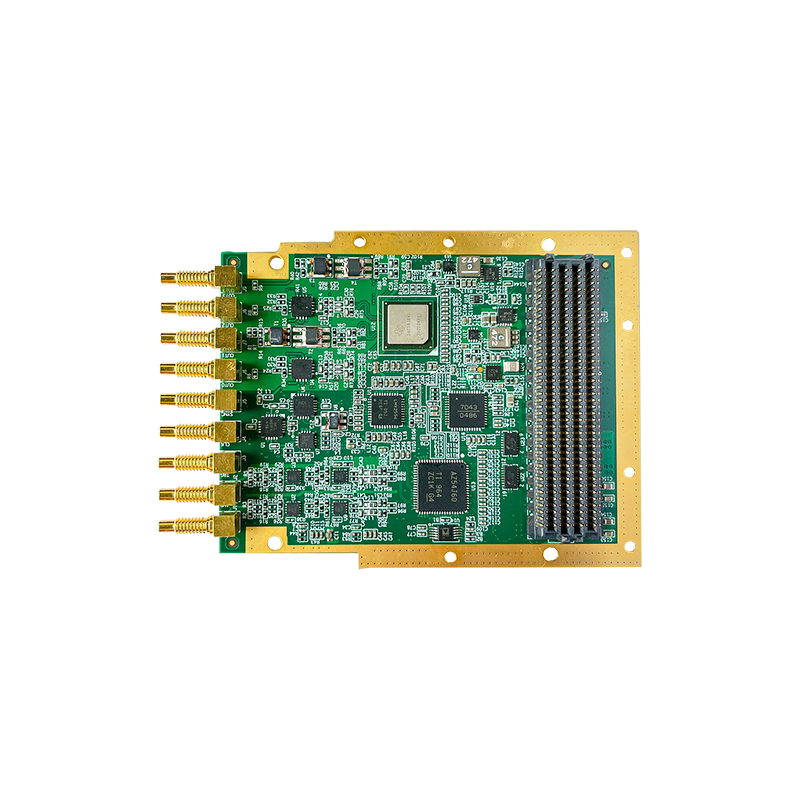

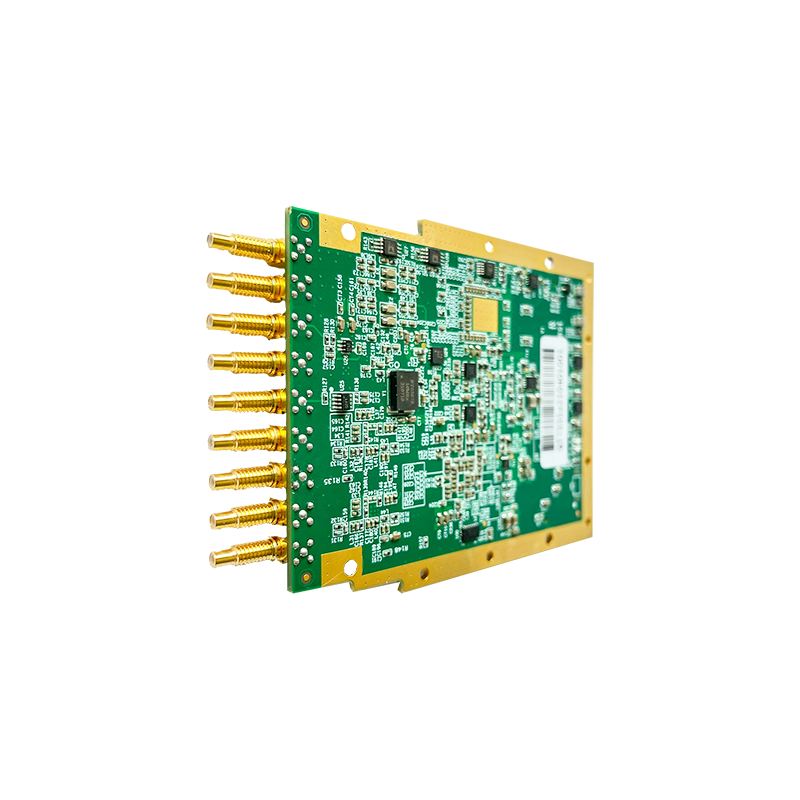

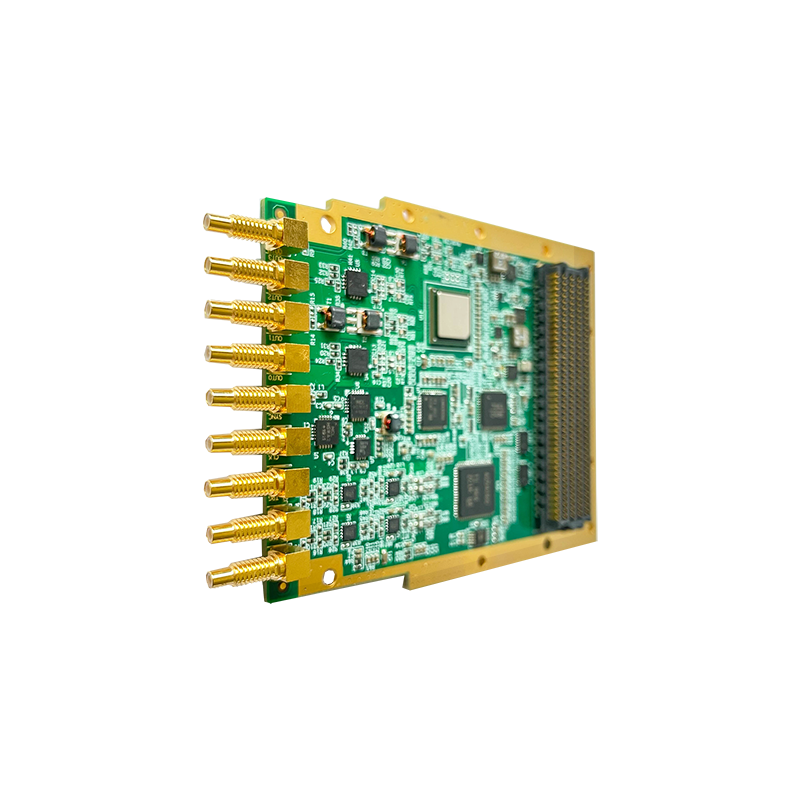

QT7335是一款集成2通道ADC采集和4通道DAC回放的FMC板卡,,ADC(ADS54J60)轉換速率最高為1.0GSPS,,ADC位數16bit;DAC(DAC39J84IAAV)轉換速率最高為2.8GSPS,,DAC位數16bit,;板卡支持觸發輸出/觸發輸入可選,;觸發/同步可選;采樣時鐘支持內部參考時鐘,、外部參考時鐘,、外部采樣時鐘三種方式可選,可通過2個FPGA控制的IO信號實現時鐘源選擇,,通過同步信號和輸出的采樣時鐘可實現多個板卡的同步,;板卡的電氣與機械設計依據FMC標準(ANSI/VITA57.1),支持導冷,,能夠滿足用戶在特殊環境下的使用需求,。
QT7335板卡通過一個高密度連接器(HPC)連接至FPGA載板。前面板可裝配9個SSMC同軸連接器,,可適應坤馳科技的多種FPGA載板,,如QT7010、QT7011,、QT7020,、QT3011及Xilinx和Altera等通用載板,以進行高性能的算法計算,。

系統框圖
技術規格
—— 7個或者9個SSMC的連接器,,其中2個為模擬信號DC耦合輸入(AD0/1);2個為模擬信號DC耦合輸出(DA0/1),;2個為模擬信號AC耦合輸出(AC0/1),;1個是外部參考/采樣時鐘輸入(CLK);1個為觸發/同步輸入 (SYN) ,;1個為觸發輸入/輸出(TRG)
—— ADC采樣頻率:16bit,,1.0GS/s
—— DAC采樣頻率:16bit,2.8GS/s
—— ADC輸出JESD204B標準數字接口
—— DAC輸入JESD204B標準數字接口
—— 適應范圍:完全符合Vita57.1規范,,包括結構件,,子卡尺寸,面板連接器,,正反面器件的限高等,,大大提供了子卡的通用性和適配性
—— 散熱方式:風冷或導冷
—— 2通道DC耦合模擬輸入、2通道DC耦合模擬輸出以及2通道AC耦合模擬輸出
—— 時鐘選擇靈活:內部時鐘,、外部時鐘選擇可由載板控制
—— HPC高引腳數連接器
—— 工作溫度:商業級0℃~ +55℃ ,,工業級 -20℃~ +65℃
應用領域
—— 軟件無線電
—— 寬帶MIMO應用
—— 數字波束成形
—— (雷達/聲納)電子戰
—— 物理實驗
—— 射頻信號
—— 航空航天和測試儀器
