交錯ADC-自動數據交換

高速數據采集領域,，為了追求更高精度,、更高速，往往要涉及到高速交錯采時間交錯的模擬-數字轉換器是一種通過幾個adc并行工作來增加整個系統的采樣率的方法。面臨的挑戰是處理各個adc之間的不匹配,尤其是在更高的頻率下,。

高速數據采集的“高速”

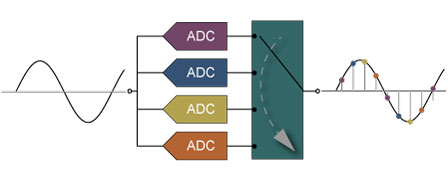

SP Devices的時間交錯技術為客戶提供了提高采樣率的AD設計方案,，交叉過程的實現方法是并行的ADC分別在同一周期的不同時間點上進行采樣,。這樣,，整體抽樣率因ADC的數量而倍增。

高速數據采集處理各個ADC之間的不匹配

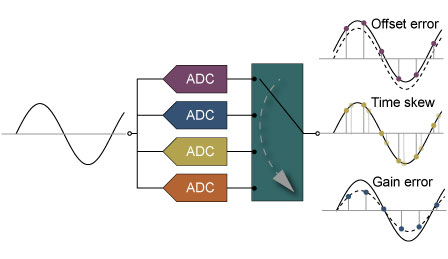

交錯技術的挑戰是不同版本的ADC都具有不同的特點,。為了獲得佳的分辨率,，為了成功實現的一個典型的14-bitADC的交錯，校正后的波動必須小于0.01%!此外,這些波動取決于溫度和老化程度,使修正要求更加復雜。

高速數據采集自動數據交換技術

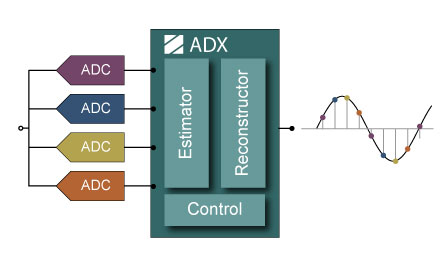

高速數據采集自動數據交換模塊是一個針對交錯ADC輸出數據的的前處理模塊,，AD數量不限,。自動數據交換技術的特征是即可以評估不匹配誤差又可以通過抑制所有失配誤差進行信號重建。

自動數據交換專有技術不斷提供關于ADC的增益,、偏移和時間-斜錯誤的背景估計,而不需要任何特殊的校準信號或后處理修正,。我們的專利再現器模塊可以小的延遲再現信號,。

高速數據采集可用性

高速數據采集自動數據交換提供軟件,、FPGA和silicon IP。還有幾個評價說明性能的IP模塊可用,說明性能的IP,。閱讀更多…
