產品簡介

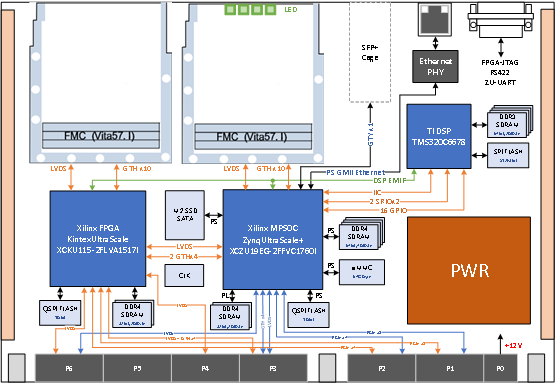

VPX數字處理板是一款高性能的6U VPX載板。主要芯片為1片Xilinx公司的Kintex UltraScale系列FPGA家族中的XCKU115-2FLVA1517I和1片Zynq UltraScale+ MPSoC家族的XCZU19EG-2FFVC1760I以及1片TI公司的DSP芯片TMS320C6678ACYPA,。其中KU115搭配2片16bit,、1GB的DDR4-2400 SDRAM（MT40A512M16LY-062E）組成32bit位寬，總容量2GB的DDR4存儲介質和2顆共1Gbit的加載Flash（MT25QU512ABB1EW9-0SIT）,。ZU19EG的PL端搭配2片16bit,、1GB的DDR4-2400 SDRAM（MT40A512M16LY-062E），組成32bit位寬,，總容量2GB的DDR4存儲介質,；PS端搭配4片16bit、1GB的DDR4-2400 SDRAM（MT40A512M16LY-062E）,，組成64bit位寬,，總容量4GB的DDR4存儲介質。PS端還搭配2顆共1Gbit的加載Flash（MT25QU512ABB1EW9-0SIT）以及容量為64GB的eMMC存儲器（FEMDRW064G-88A19）,。DSP芯片C6678搭配4片16bit,、512MB的DDR3 SDRAM（MT41K256M16TW），組成64bit位寬,，總容量2GB的DDR3存儲介質,。板卡支持1路千兆網口和1路SFP+萬兆光口,，將FPGA的JTAG調試口，ZU19EG的調試串口以及RS422通信接口合并成一個J30J連接器,。
VPX數字處理板提供2個400Pin（40*10）的HPC連接器（ASP_134486-01）作為標準FMC接口,，該連接器符合ANSI/VITA 57.1標準，可以根據應用需求靈活地匹配FMC子卡,，比如ADC子卡,、DAC子卡以及光纖子卡等。
VPX數字處理板還提供VPX連接器和VPX機箱背板相連,，和整機系統的主板,、信道板及接口轉換板進行通信。
技術規格
——主控和處理芯片：1 顆XCKU115+1 顆+1 顆XCZU19EG+1 顆DSP
——存儲器：
1） XCKU115 搭配2 片16bit DDR4 SDRAM（單片1GB）,；
2） XCZU19EG 的PS 端搭配4 片16bit DDR4 SDRAM,，PL 端搭配2 片16bit DDR4 SDRAM；
3） 支持SPI Flash 加載程序,；
4） 支持SPI Flash 存儲信息,；
5） 支持eMMCFlash 存儲信息；
6） ZU19EG 支持M2.SSD SATA 存儲信息,。
——通信和網絡
1） 支持UART 串口通信
2） 支持14 針FPGA JTAG 調試,；
3） 支持14 針DSP JTAG 調試；
4） 支持SPI 和IIC,。
——外設接口：
1）1 個M2.SSD SATA 接口,；
2）1 個千兆網接口；
3）1 個萬兆網光口,；
4）1 個J30J 接口（包含UART 串口,，FPGA JTAG 口和RS422 收發接口）
——擴展：
1）2 個FMC 擴展連接器
——控制：
1） 多個LED 指示燈；
2） 電壓和電流監控,。
——散熱：
1） 導冷散熱,；
2） 機箱風冷散熱。
——供電：
1）VPX P0 +12V 直流供電,。
——工作溫度范圍：
1） 商業級
2） 工業級
——物理特性：
1） 尺寸：233.35mm x 170.60mm x 25.40mm
2） 重量：約850g
應用領域
——軟件無線電
——FPGA 信號處理
——雷達圖像處理
——衛星通信系統
——圖象與視頻處理
——基帶通信接收
——多通道數字接收
軟件支持
——支持DDR3/DDR4 接口IP 的例程
——支持Windows/Linux 驅動
——FMC 支持高速ADC,、DAC 和光纖等子卡，并提供相應軟件代碼,。
