本數據采集系統用于某大型物理實驗系統的信號采集,。針對多種信號采集需求,，具有多種采樣率（100MS/s、1GS/s,、10GS/s）和高分辨率（12-16bit）的靈活組合,、組成數百通道同步采集系統。該系統操作方便,、測量準確,，終端采集模塊具有量程可調、過壓保護,、采樣率可調、可外部觸發等功能,，通過統一的分布式時鐘和觸發系統實現高精度同步采集功能,，由醫用的上位機軟件平臺統一控制操作。（更多信息請聯系坤馳科技獲?。?

單通道1GS/s,，10bit精度，多種采樣指標,、通道數量靈活配置,！高速瞬態信號同步獲取,！

傳統儀器搭建高速同步瞬態信號采集系統所面臨的挑戰：

•大量的1-2-4通道示波器陣列,；

•高昂的成本；

•龐大的體積,；

•特殊的外部同步單元輔助,，同步指標難以保證；

•漫長調試安裝,；

•需要特定開發的上位機系統,、軟件；

•多組設備,、較低總線傳輸導致的效率低下的數據獲取能力,；

……

虛擬儀器技術的發展和應用為您帶來了什么？

•優異的采樣性能,，典型配置：每通道采樣率1GS/s,，精度10bit,；

•極高的可拓展性：單機通道N=8*n通道，最多64通道,。支持機箱間同步拓展;

•友好的成本,；

•緊湊的體積，僅需一個桌面即可布置上百通道,，一個標準機架可布置數百通道,；

•成熟的同步技術，板間,、機箱間,、域內White Rabbit同步，域外GPS/北斗時間戳同步,；

•貨架式系統,，免安裝調試；

•免開發的上位機GUI軟件,，豐富的多種開發語言的開發接口例程,；

•高速總線技術加持=更快的數據傳輸、更多的數據獲??；

•靈活的配置方案，百余種不同指標高速采集模塊可按需選擇,；

系統組成

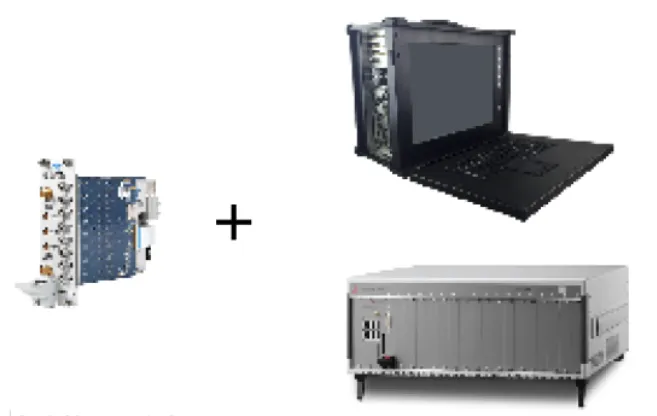

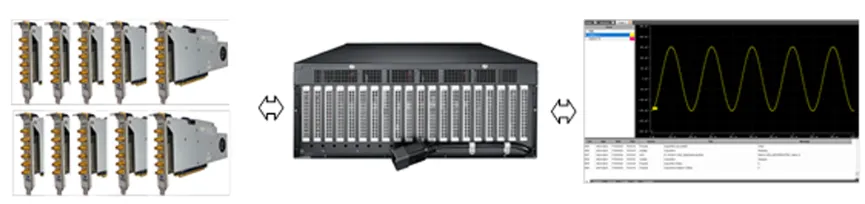

高速信號采集卡+機箱系統

典型應用

•爆炸效應測量,；

•核物理、粒子物理,、中子飛行時間,；

•湯姆遜散射；

•產線等ATE測試系統,；

•半導體測試,；

•MIMO測試；

•超聲陣列測量系統,；

•分布式高速測量系統,；

……

高速數據采集卡：

目前坤馳科技有百余種不同指標性能高速數據采集卡產品，核心指標分布如下：

采樣率：5MS/s,，100MS/s,，500MS/s，1GS/s,，2GS/s,，4GS/s，5GS/s,，10GS/s等

采樣精度：8bit,、10bit,、12bit、14bit,、16bit

單模塊通道：1-2-4-8通道等

機箱系統：

目前坤馳科技有十余種不同指標性能機箱系統平臺,，核心指標分布如下：

處理器：i5、i7,、i9,、志強系列等

內存：8GB-128GB，更大內存可拓展

存儲：TB級存儲按需選擇

總線平臺：PCIe,、PXIe,、MTCA、等……

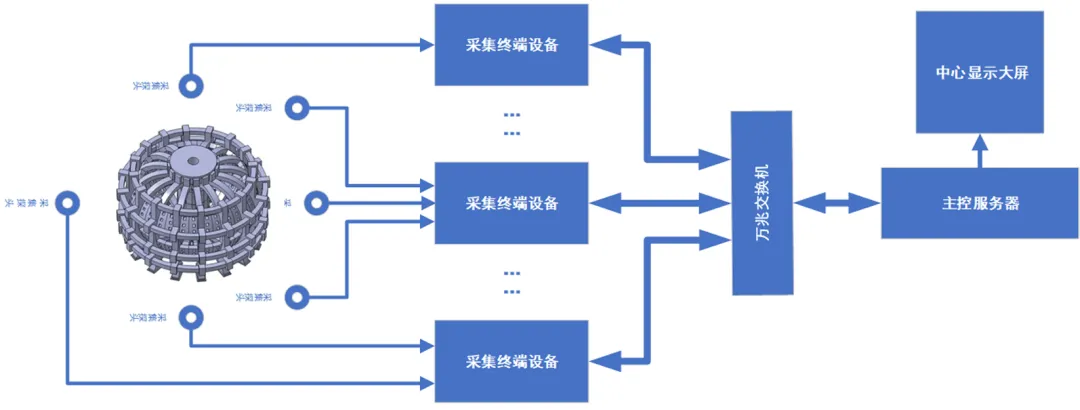

應對自由電子激光裝置對束流位置測量的需求,，需要采用分布式的實驗物理及工業控制系統進行遠程數據交互以及多通道的信號采集,。

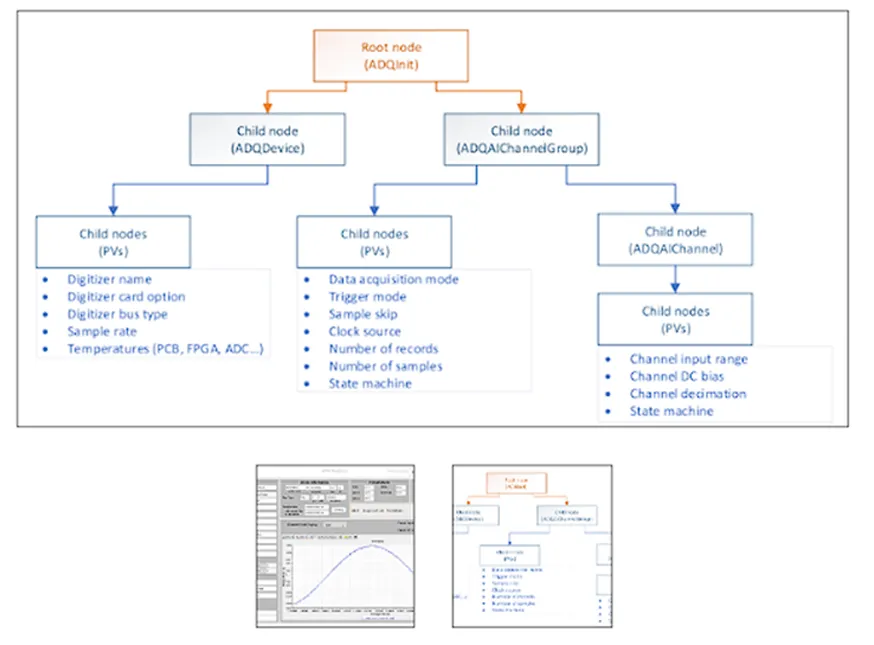

該系統，總共40通道,，1GSPS采樣率,。12bit分辨率，支持EPICS驅動,。
