1系統采用標準的3U PXIe架構，包括如下幾個部分：

1．板載高速存儲器,，每通道支持512Msamples采樣點存儲,。

3．標準3U 18槽系統，包括3U 18槽背板,，控制器以及機箱，控制器模塊可以通過以太網口將各通道的采集數據傳輸?shù)缴衔粰C(jī)進行數據處理,。

5．上位主控計算機,，通過千兆以太網控制各個采集系統，并從采集系統中讀取每通道的采集數據,。

采用標準3U PXIe機箱,，整個系統緊湊，符合工業級溫度工作范圍,，-40C°至85C°,。

2．每個機箱采用獨立的時鐘/觸發控制模塊，進行時鐘和觸發信號的分發,，采用星形拓?fù)浣Y(jié)構,，通過背板的高速互連線進行等延遲的統一分發時鐘和觸發信號。

4．通過自定義背板連接信號,，增加了系統的緊湊性,，大量減少了連接線。

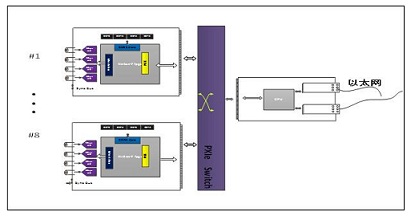

系統實現框圖如下：

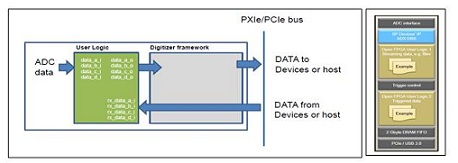

數據傳輸原理圖：

2利用卓越的多單元同步方案可搭建集成多系列,、大量檢測器的同步系統,，每塊ADQ14板卡都有一個同步輸入和同步輸出接口，所有的板卡可通過相關的操作鎖相到外部時鐘,。

采集模塊介紹

8通道500MSPS 14bit ADC,。

輸入阻抗：50 藕合/SMA

版本：0.5、2時鐘：支持板載時鐘或外時鐘

已開發固件：累加,、脈沖檢測,、軟件無線電等

采集模塊的實現原理如下：

硬件模塊控制：

a),，時鐘模塊

,，觸發選項

觸發模式

觸發的數據流模式（triggered streaming適合大化的利用數據傳輸?shù)街鳈C(jī)的速度

多段記錄模式（multi record mode適合大量數據的實時采集

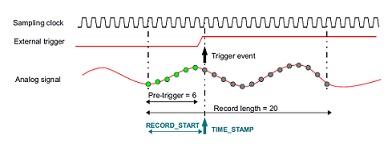

e),,、 Pre-trigger

）下，預觸發的長度是有限的,，對比之下,，多段記錄模式下（multi-record個采樣點。

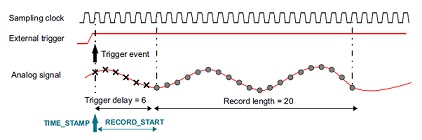

2,、 Hold-off (Delay)

個采樣點（取決于板卡模式）

f),提供一些開發平臺的編程實例和參考工程,，ADQAPI 可幫助用戶實現數字化儀的大量數據處理和實時控制,。

4靈活的功能選項：

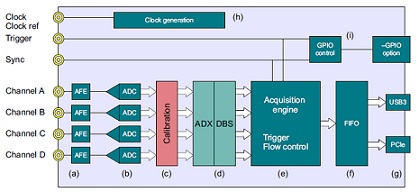

板卡原理框圖：

系統配套軟件

系統軟件包括應用軟件，二次開發API函數,。應用軟件,，具有虛擬示波器功能，方便設置硬件,，讀取/保存數據以及波形顯示/頻譜分析功能,。

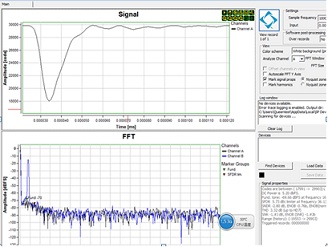

1、其功能和界面如下所示：

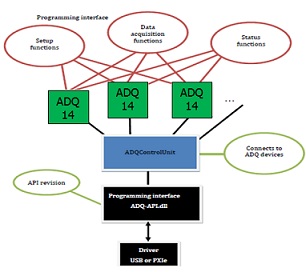

2,、二次開發API函數：

我們提供豐富的接口函數和系統主要功能的例程,，支持C/C++，labview以及Matlab環境下的二次程序開發,。

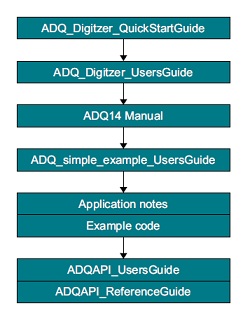

3,、可提供指示文檔：
