數字上變頻器（DUC）和數字下變頻器（DDC）廣泛應用于通信系統，用于高速寬帶信號的接發與發送,。當信號從基帶轉換至中頻（IF）時，需要使用數字上變頻器,。而數字下變頻器是用于將信號從中頻（IF）帶轉換為基帶。本公司提供的數字上下變頻采集回放系統,，可以滿足客戶的需求,。
1. 系統硬件

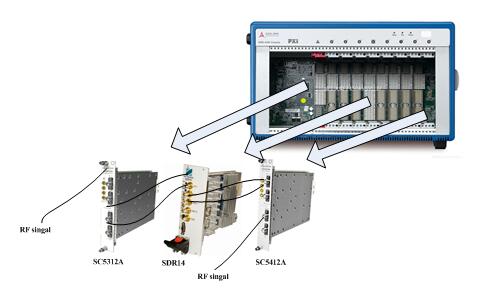

硬件系統由SC5312A一套,、SDR14一套、SC5412A一套,、PXIe計算機等來構成,。
其中各規格如下：
PXIe計機算規格參數：
l 8 slot
l 350W 工業級直流供電
l 輸入直流電壓范圍100V～240V
l Intel Core i5-520E 2.4GHz處理器
l 1個320G硬盤、4個usb2.0接口,、1個expresscard 34cm接口
l 2個千兆以太網口
SC5312A直接IQ數字下變頻規格參數：
l 下變頻范圍400MHz～6GHz
l 底噪低于-165dBm/Hz
l 輸入三階交調截取點高于20dBm
l 直流信號可以下變頻到160MHz
l 可調增益高于60dB
l 1 slot、3U,、PXIe接口
l 2通道AD輸入,、2通道DA輸出
l ADC、DAC精度14bit
l AD采樣率800MSPS,、DA回放速率1600MSPS
l 輸入電壓滿量程2.2Vpp
l SMA-F連接頭
l 50歐姆AC阻抗輸入
l 輸入模擬信號帶寬550MHz
l 2 slot,、3U、PXIe接口
SC5412A直接IQ數字上變頻規格參數：
l 上變頻范圍400MHz～6GHz
l 輸出信噪比高于140dB
l 互調失真低于-70dBc
l 1 slot,、3U,、PXIe接口
2. 系統功能

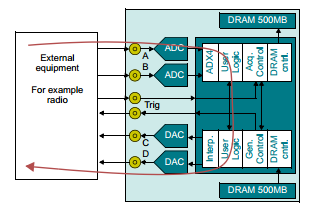

環回
SDR14數字儀器根據SC5312A直接IQ下變頻產生的中頻信號，經過ADC采集,，再通過DAC回放出去,。

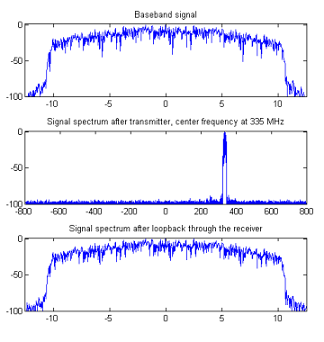

回放
SDR14
數字化儀DA內部產生IQ信號經過外部SC5412A上變頻模塊，回放給AD模塊采集,，軟件顯示
3. 在線邏輯開發包
SDR14提供用戶開放功能FPGA開發,，可以根據AD輸入信號的不同，進行通信信號的調制解決計算

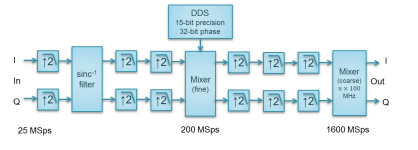

DUC發送

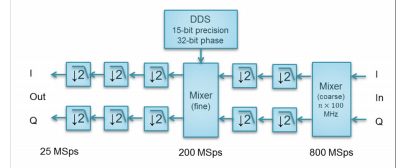

DDC接收
4. 系統軟件
系統軟件包括SC5312A直接IQ數字下變頻軟件SC5312A soft front panel,、SDR14
數字化儀軟件ADCapturelab以及matlab,、c/c++軟件二次開發例子、SC5412A直接IQ數字上變頻軟件SC5412A soft front panel,。
SC5312A soft front panel功能：
l 可以調節ch1,、ch2通道輸出信號的幅度、頻率
SDR14 ADCapturelab功能：
l 可以設置采樣率,、采樣點數
l 可以顯示時域波形,、頻域頻譜
l 可設置FFT點數128～65536
l 可以設置觸發模式、以及觸發采集的模式

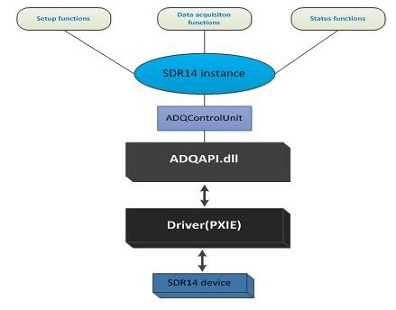

SDR14 MATLAB API功能：
l 可以對采集的數據進行MATLAB算法分析

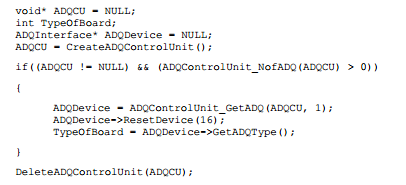

SDR14 c/c++編程
SC5412A soft front panel功能：
可以調節ch1通道輸出信號的幅度,、頻率
